StrojOptička kontrola i mjerenje

ZUBKO - stroj za optičku kontrolu zubnih segmenata

Stanica koja vibro dodavačima dovodi zupčaste segmente do kamere, mjeri dimenzije zuba na svakom komadu i nježno slaže ispravne komade prije spuštanja u kutiju.

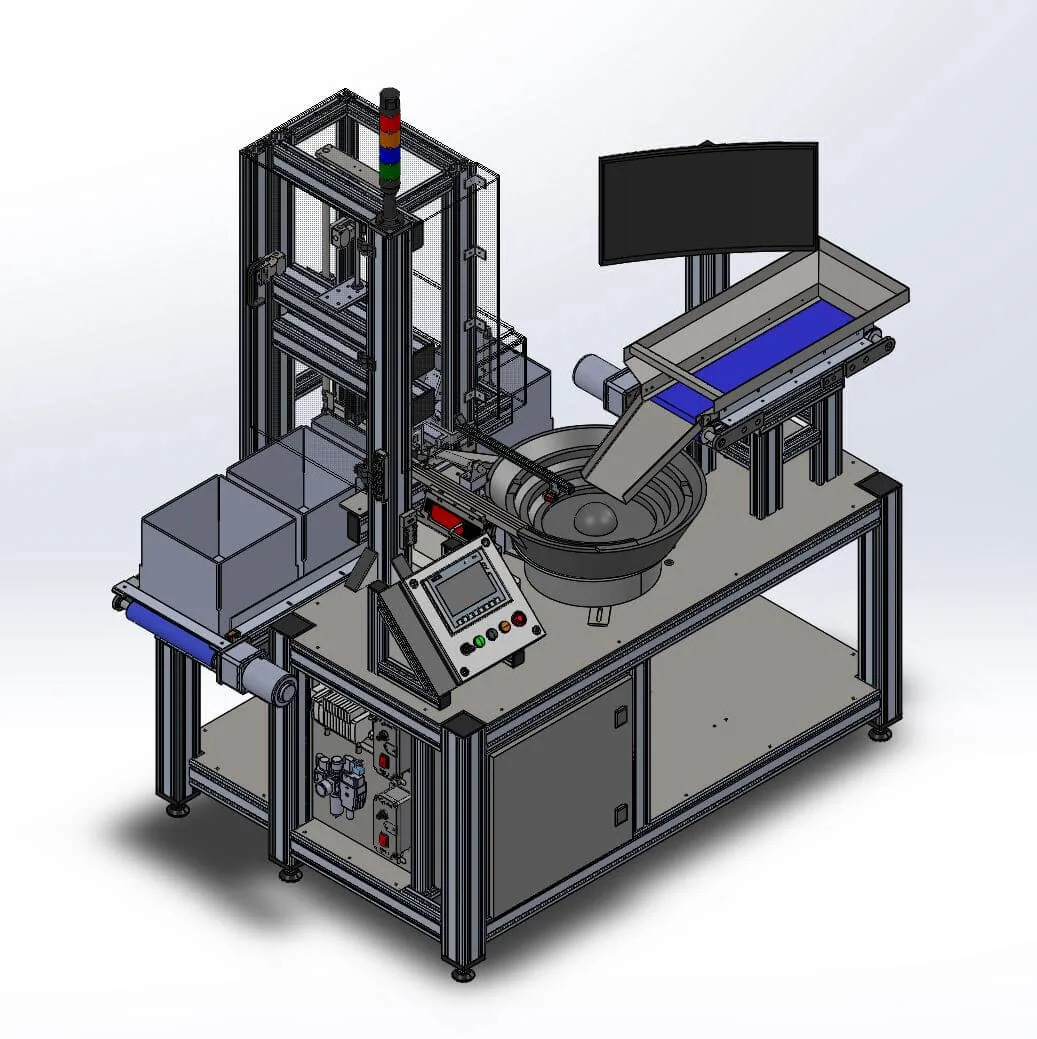

CAD render stroja ZUBKO izrađen u SolidWorksu

Upravljanje

Siemens S7-1200

Aktuatori

Vibrododavač, pregurivač, cilindri, motori

Senzorika

Industrijska kamera + PC (softver OPKO)

Sigurnost

Nužni isklop, zaštitna vrata

Signalizacija

Signalna svjetiljka

Izvedba

Stacionarna jedinica

Način rada

Optička kontrola zuba uz nježno slaganje dobrih komada

Komadi se usipavaju u usipni koš odakle ih transporter dozira na kružni vibrododavač. Zdjela vibrododavača ima premaz otporan na trošenje jer su komadi teški i metalni. Vibrododavač dalje pozicionira komade u stroju gdje ih industrijska kamera snima, a PC sa softverom OPKO obrađuje sliku i mjeri dimenzije zuba na stezačima.

OPKO uspoređuje izmjerene dimenzije sa zadanim tolerancijama. Neispravni komadi se odmah izbacuju, dok ispravne pregurivač niže na letvicu - kada se red napuni, letvica ih lagano spušta u kutiju. Kutija se pritom takta tako da se komadi jednoliko slažu, bez oštećenja.

Upravljanje

Sučelje i upravljačka logika

Standardno sučelje za rad sa strojem: HMI panel, a ispod njega fizičke tipke start/stop - ista upravljačka stanica kakvu operateri poznaju s ostalih ENSO strojeva. Uz stroj se nalazi i zaseban monitor spojen na PC sa softverom OPKO, koji u stvarnom vremenu prikazuje sliku komada s izmjerenim dimenzijama i ističe oštećenja na NOK komadima.

Fizička upravljačka stanica

HMI panel (Siemens Simatic)
Tipke start/stop
Nužni isklop
Signalna svjetiljka statusa

Funkcionalnosti

Prikaz slike optičke kontrole uživo, s izmjerenim dimenzijama zuba
Isticanje oštećenja na NOK komadima
Status ispravnosti komada (OK/NOK) u stvarnom vremenu
Ručno upravljanje strojem
Prikaz alarma i grešaka
Spremanje statistike kontrole

Ugrađena oprema i značajke

Tehnički detalji stroja

Optička kontrola softverom OPKO

Industrijska kamera spojena na PC snima svaki komad, a ENSO-ov softver OPKO mjeri dimenzije zuba i uspoređuje ih sa zadanim tolerancijama.

Zdjela otporna na trošenje

Zdjela kružnog vibrododavača ima premaz protiv trošenja jer su komadi teški i metalni.

Nizanje na letvicu

Pregurivač slaže dobre komade u red na letvici prije spuštanja u kutiju, umjesto slobodnog pada.

Taktirano spuštanje

Puni red komada spušta se lagano u kutiju koja se takta tako da se komadi jednoliko slažu, bez oštećenja.

Statistika i arhiva kontrole

OPKO na PC-u prikazuje sliku svakog komada s dimenzijama, ističe oštećenja na NOK komadima i sprema statistiku kontrole.

Siemens S7-1200 upravljanje

PLC koordinira dobavu, pregurivač i sinkronizaciju s optičkom kontrolom kroz cijeli ciklus.

Galerija

Elektroormar i optička kontrola

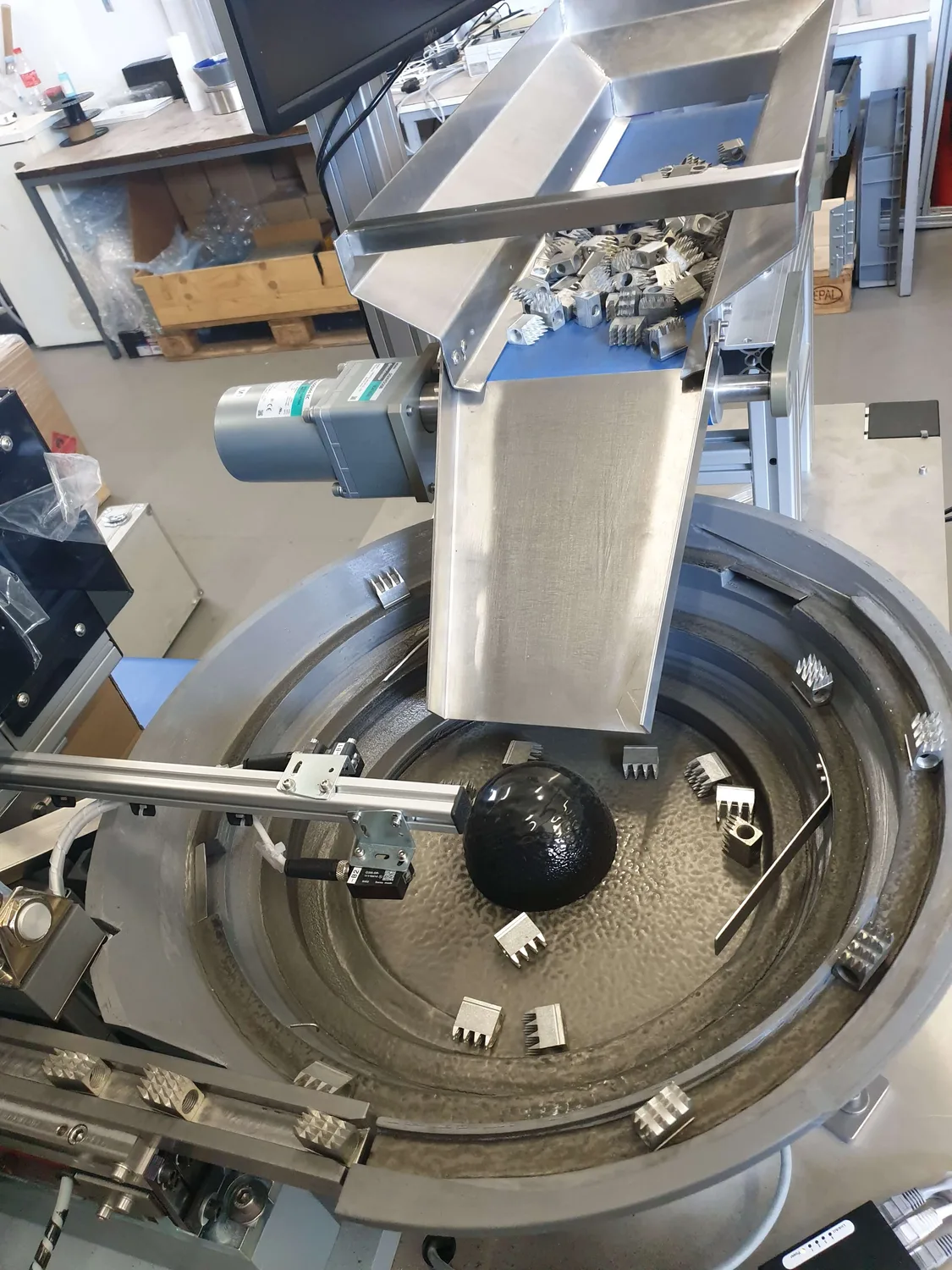

Zdjela kružnog vibrododavača stroja ZUBKO sa zupčastim metalnim segmentima

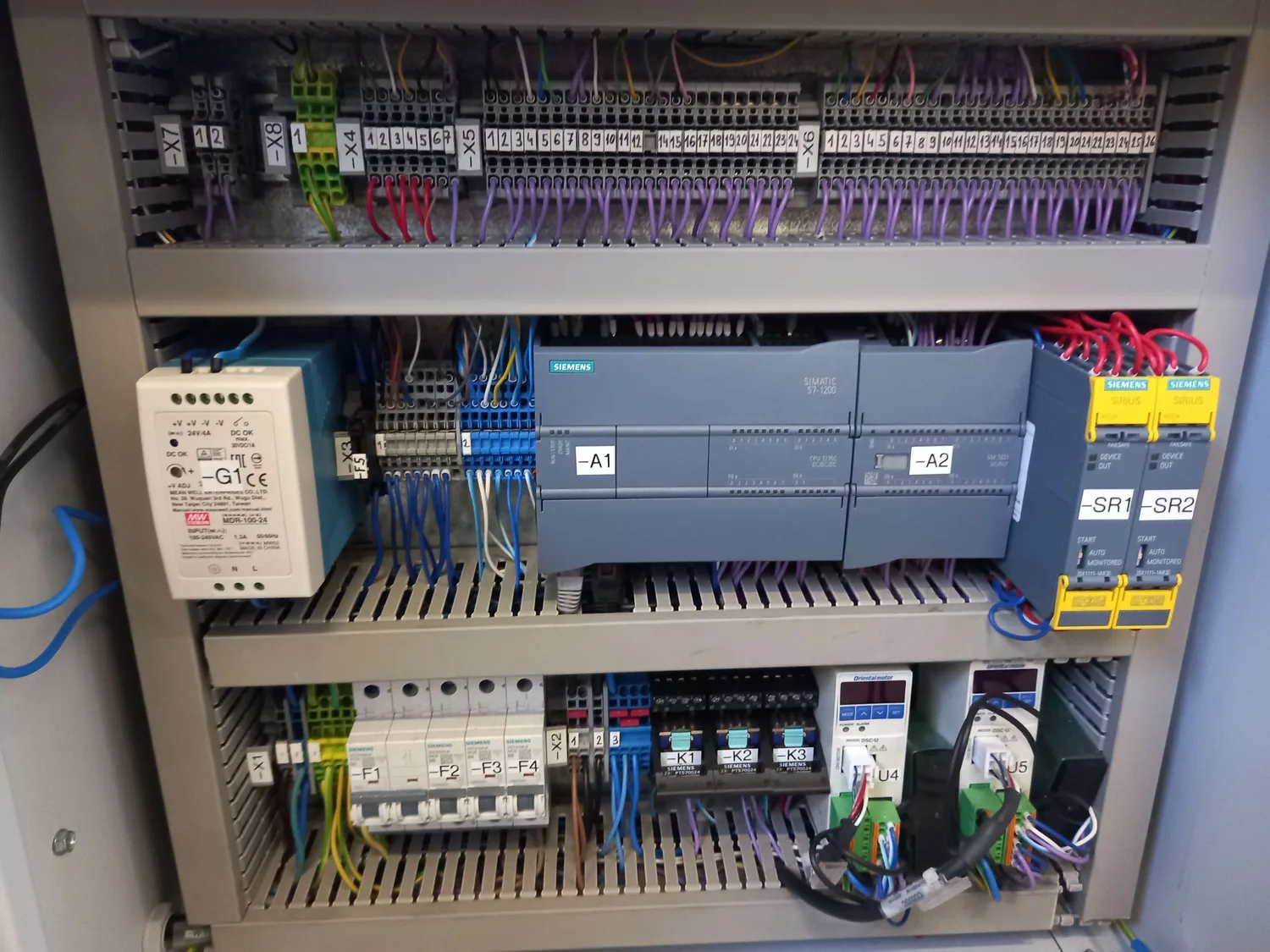

Siemens SIMATIC S7-1200 PLC i sigurnosni releji u elektroormaru stroja ZUBKO

Usipni koš i transporter stroja ZUBKO za dovod zupčastih segmenata do vibrododavača

Bočni pogled stroja ZUBKO sa signalnom svjetiljkom i HMI upravljačkim panelom

Video

Stroj u pogonu
