UMO - uređaj za dinamičko mjerenje sile opruga

Stolni uređaj koji pretvara rotacijsko gibanje u vlačno-tlačno opterećenje opruge te mjeri i grafički prikazuje silu, hod i broj ciklusa kroz SCADA aplikaciju.

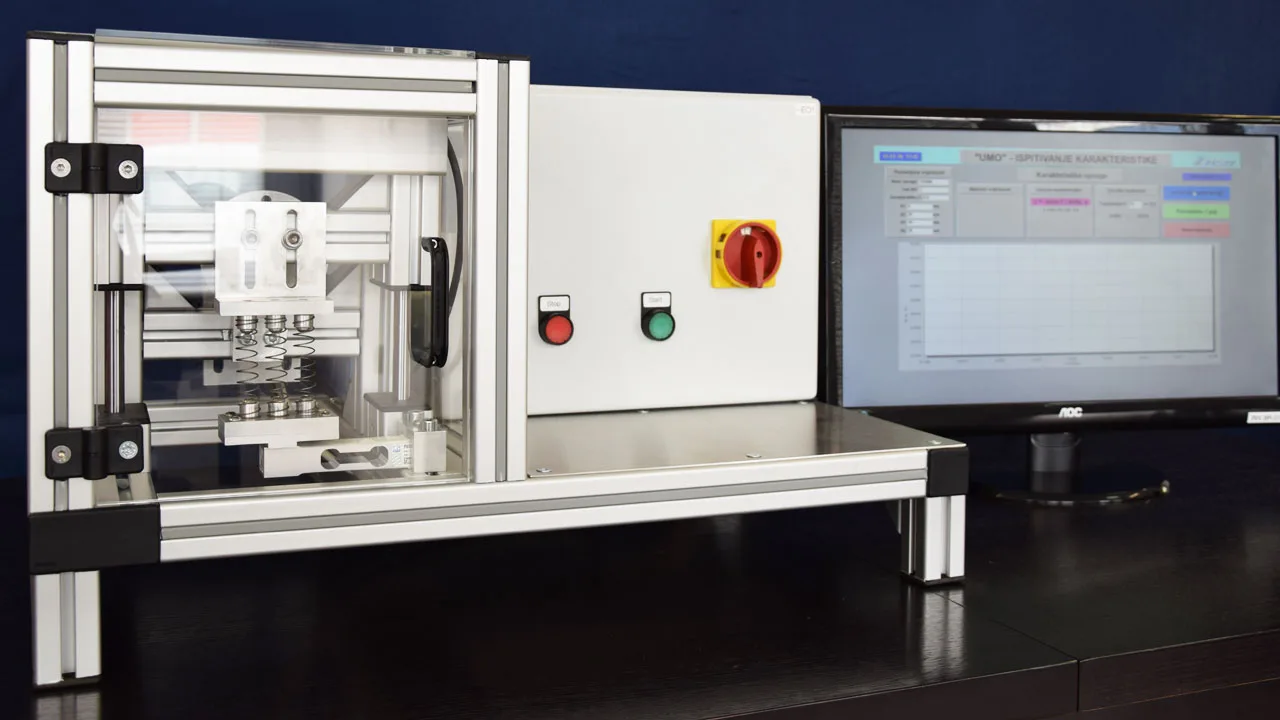

Uređaj UMO za dinamičko mjerenje sile opruga s prikazom SCADA aplikacije na monitoru

Pogon

Koračni motor (rotacija u pravocrtno gibanje)

Mjerenje

Senzor sile (load cell)

Upravljanje

SCADA aplikacija na računalu

Testovi

Karakteristika opruge, zamor materijala

Sigurnost

Zaštitno kućište, nužni isklop

Izvedba

Stolna jedinica

Način rada

Pretvorba rotacije u vlak i tlak opruge uz mjerenje sile

Koračni motor pretvara rotacijsko gibanje u pravocrtno te razvlači i sabija ispitivanu oprugu. Senzor sile mjeri iznos sile F(N) u karakterističnim točkama svakog ciklusa, dok se hod opruge prati u milimetrima.

SCADA aplikacija na povezanom računalu prikuplja i grafički prikazuje podatke tijekom vremena. Uređaj izvodi tri vrste ispitivanja - test karakteristike opruge, test umora materijala i ponovljeni test karakteristike - te alarmira operatera pri promjeni karakteristike ili puknuću opruge.

Upravljanje

SCADA aplikacija i upravljačka stanica

Umjesto klasičnog HMI panela, UMO koristi glavnu sklopku i fizičke tipke start/stop na uređaju te zaseban monitor sa SCADA aplikacijom za unos parametara i praćenje mjerenja.

Upravljačka stanica

Glavna sklopka i tipke start/stop
Prozirno zaštitno kućište mjernog sklopa
Zaseban monitor sa SCADA aplikacijom

Funkcionalnosti SCADA aplikacije

Prikaz karakteristike opruge kroz graf sile F(N) u ovisnosti o hodu S(mm)
Podešavanje brzine koračnog motora prema vrsti testa
Postavljanje granica alarmiranja pri promjeni karakteristike ili puknuću opruge
Brojač ciklusa i prikaz trenutne brzine motora

Ugrađena oprema i značajke

Tehnički detalji stroja

Mjerenje u karakterističnim točkama

Senzor sile bilježi iznos sile F(N) kroz cijeli hod opruge S(mm), ne samo krajnje vrijednosti.

Test zamora materijala

Uređaj prati promjenu karakteristike opruge kroz dugotrajno periodičko opterećenje i detektira trenutak puknuća.

Podesiva brzina motora

Brzina koračnog motora prilagodljiva je prema zahtjevima svakog pojedinog testa.

SCADA prikaz i alarmiranje

Aplikacija prikazuje graf mjerenja u stvarnom vremenu i alarmira pri odstupanju od zadane karakteristike.
