StrojSpecijalni strojevi po mjeri

PANDE - stroj za apliciranje deklaracija na vreće

Automatska stanica koja preuzima neoznačene vreće, ispisuje deklaracije izravno na pokretnoj traci i slaže gotove vreće u snop na izlazu, bez potrebe za ručnim označavanjem.

CAD render stroja PANDE izrađen u SolidWorksu

Aktuatori

SMC pneumatski cilindri, SMC servo osi

Prijenos vreća

Manipulator na SMC osima s cilindrima i vakumskim sisaljkama

Podizanje

Vakumske sisaljke na SMC servo osima

Označavanje

Vanjski pisač na traci (primanje start signala)

Izlaz

Brojanje i slaganje u snop na transporteru

Sigurnost

Nužni isklop, zaštitna vrata

Način rada

Preuzimanje, ispis i slaganje u jednom prolazu

Neoznačene vreće ulaze u stroj gdje ih SMC pneumatski cilindri (pregurivači) dovode do podiznog stola. Manipulator, izrađen od SMC osi na profilnoj vodilici, cilindara i vakumskih sisaljki, vakumski preuzima vreću - prije samog preuzimanja vreća se pozicionira SMC servo osima - i postavlja je na pokretnu traku.

Na traci se nalazi pisač koji ispisuje deklaraciju izravno na vreću u prolazu; pisač je za nas vanjska jedinica kojoj stroj šalje samo signal za start ispisa. Nakon ispisa, vreće se slažu na drugom transporteru koji broji određeni broj vreća u stogu - nakon zadanog broja komada otvara se graničnik i transporter izvozi snop označenih vreća na kraj.

Upravljanje

Sučelje i upravljačka logika

Standardno sučelje za rad sa strojem: HMI panel, a ispod njega fizičke tipke start/stop/reset te tipkalo za nužni isklop.

Fizička upravljačka stanica

HMI panel (Siemens Simatic)
Tipke start/stop/reset
Nužni isklop
Signalni toranj

Funkcionalnosti

Prikaz statusa i trenutnog koraka ciklusa
Ručno upravljanje s odgovarajućim dozvolama za siguran rad
Brojači proizvedenih komada
Prikaz alarma i grešaka

Ugrađena oprema i značajke

Tehnički detalji stroja

SMC manipulator za prijenos vreća

Manipulator izrađen od SMC osi na profilnoj vodilici, cilindara i vakumskih sisaljki prenosi vreće kroz stroj.

SMC pneumatika na ulazu

Pregurivači koji dovode vreće na ulazu u stroj izvedeni su kao SMC pneumatski cilindri.

Vakumsko podizanje na SMC servo osima

Prije preuzimanja vakumskim sisaljkama, vreće se pozicioniraju SMC servo osima radi točnog podizanja na traku.

Automatski ispis deklaracija

Pisač na traci ispisuje deklaraciju izravno na vreću u prolazu; za nas je to vanjska jedinica kojoj stroj šalje samo signal za start ispisa.

Brojanje i slaganje u snop

Nakon ispisa vreće se slažu na drugom transporteru koji broji zadani broj komada u stogu; po dostizanju broja otvara se graničnik i transporter izvozi snop na kraj.

Sigurnosna vrata i nužni isklop

Standardna sigurnosna oprema štiti operatera pri radu u blizini pokretnih dijelova.

Galerija

Izgled stroja

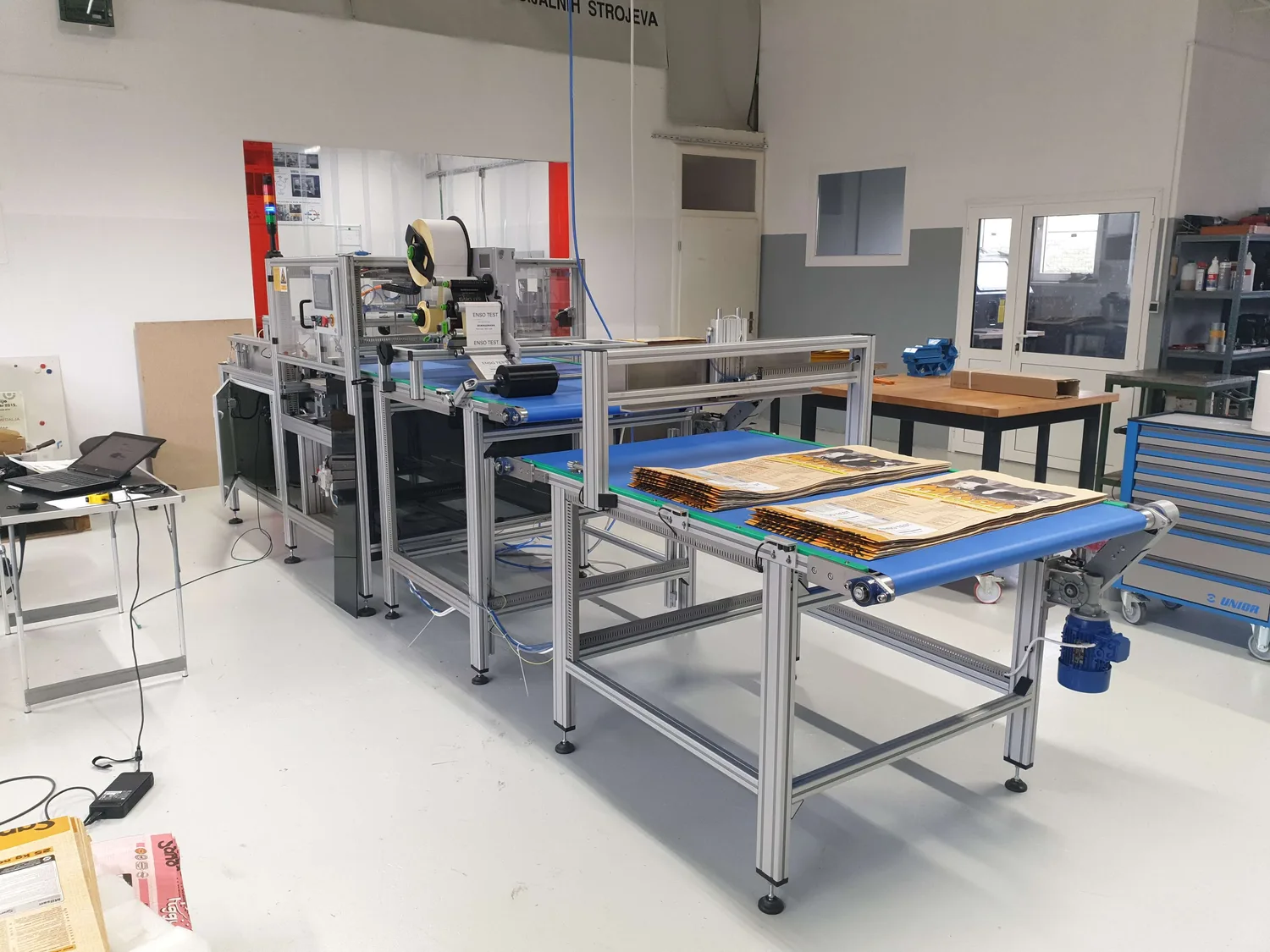

Stroj PANDE s trakom za ispis deklaracija i slaganje vreća u proizvodnom pogonu

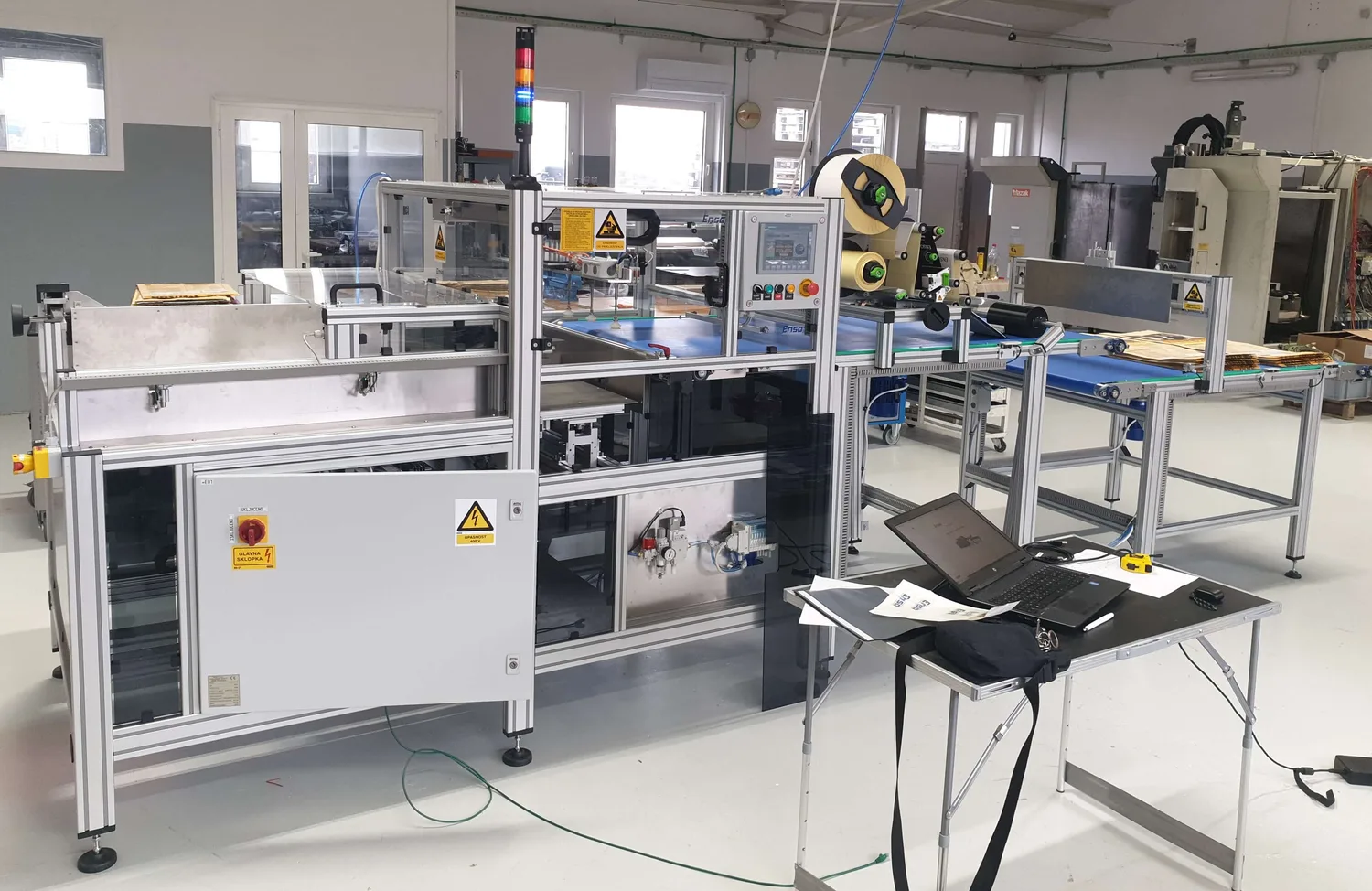

Bočni pogled stroja PANDE s upravljačkim ormarom i signalnom svjetiljkom

Video

Stroj u pogonu
