GLUSTA - automatska stanica za lijepljenje i slaganje PTC grijača

Automatska stanica koja preuzima prešane komade PTC grijača izravno iz preše, slaže ih u slojeve uz automatsko nanošenje ljepila i predaje gotove stogove na izlaznu traku.

CAD render stroja GLUSTA izrađen u SolidWorksu

Upravljanje

Siemens SIMATIC S7-1200

Aktuatori

Servo pogoni, pneumatski cilindri, vakumske sisaljke

Manipulacija

Dvoosni vakumski manipulator

Integracija

Ugrađena uz prešu

Sigurnost

Nužni isklop, sigurnosna vrata

Zaštita

Nadtlak protiv prašine

Način rada

Preuzimanje iz preše i slaganje u slojevima s ljepilom

GLUSTA je automatska stanica za lijepljenje i slaganje PTC grijača, ugrađena neposredno uz prešu na proizvodnoj liniji TDK-a u Šumperku. Prešani komadi dolaze na ulaz stroja izravno iz preše te se pozicioniraju u redak.

Dvoosni manipulator vakumskim sisaljkama uzima komade iz retka i prebacuje ih na traku u slojevima - između svakog sloja automatski se nanosi ljepilo. Na izlazu stroja gotovi stupci komada izlaze na pokretnoj traci, spremni za daljnju obradu.

Upravljanje

Sučelje i upravljačka logika

Standardno sučelje za rad sa strojem: HMI panel, a ispod njega fizičke tipke start/stop/reset te tipkalo za nužni isklop. Uz stroj se nalazi i zaseban monitor koji prikazuje procesne podatke i tijek ciklusa.

Fizička upravljačka stanica

HMI panel (Siemens Simatic)
Tipke start/stop/reset
Nužni isklop
Zaseban monitor s prikazom procesnih podataka

Funkcionalnosti

Prikaz statusa i trenutnog koraka ciklusa
Ručno upravljanje s dozvolama za servisiranje
Recepti za različite tipove PTC grijača
Brojači proizvedenih komada
Prikaz alarma i grešaka
SCADA sustav za rad s receptima i praćenje rada stroja

Ugrađena oprema i značajke

Tehnički detalji stroja

Dvoosni vakumski manipulator

Pločice poslagane u redak preuzima manipulator s vakumskim sisaljkama i prebacuje ih na izlaznu traku u stogovima.

Automatsko nanošenje ljepila

Između svakog sloja komada ljepilo se nanosi automatski, bez intervencije operatera.

Izravna integracija s prešom

Stroj je ugrađen neposredno uz prešu i preuzima prešane komade izravno na svom ulazu.

S7-1200 upravljanje

Siemens PLC koordinira cijeli ciklus preuzimanja, slaganja i nanošenja ljepila.

Servo osi

Stroj je opremljen s metričkom Mitsubishi osi za manipulator i više manjih SMC osi za za podizanje pločica

SCADA

Uz HMI panel, SCADA prikazuje procesne podatke i tijek ciklusa u stvarnom vremenu.

Galerija

Elektroormar i upravljanje

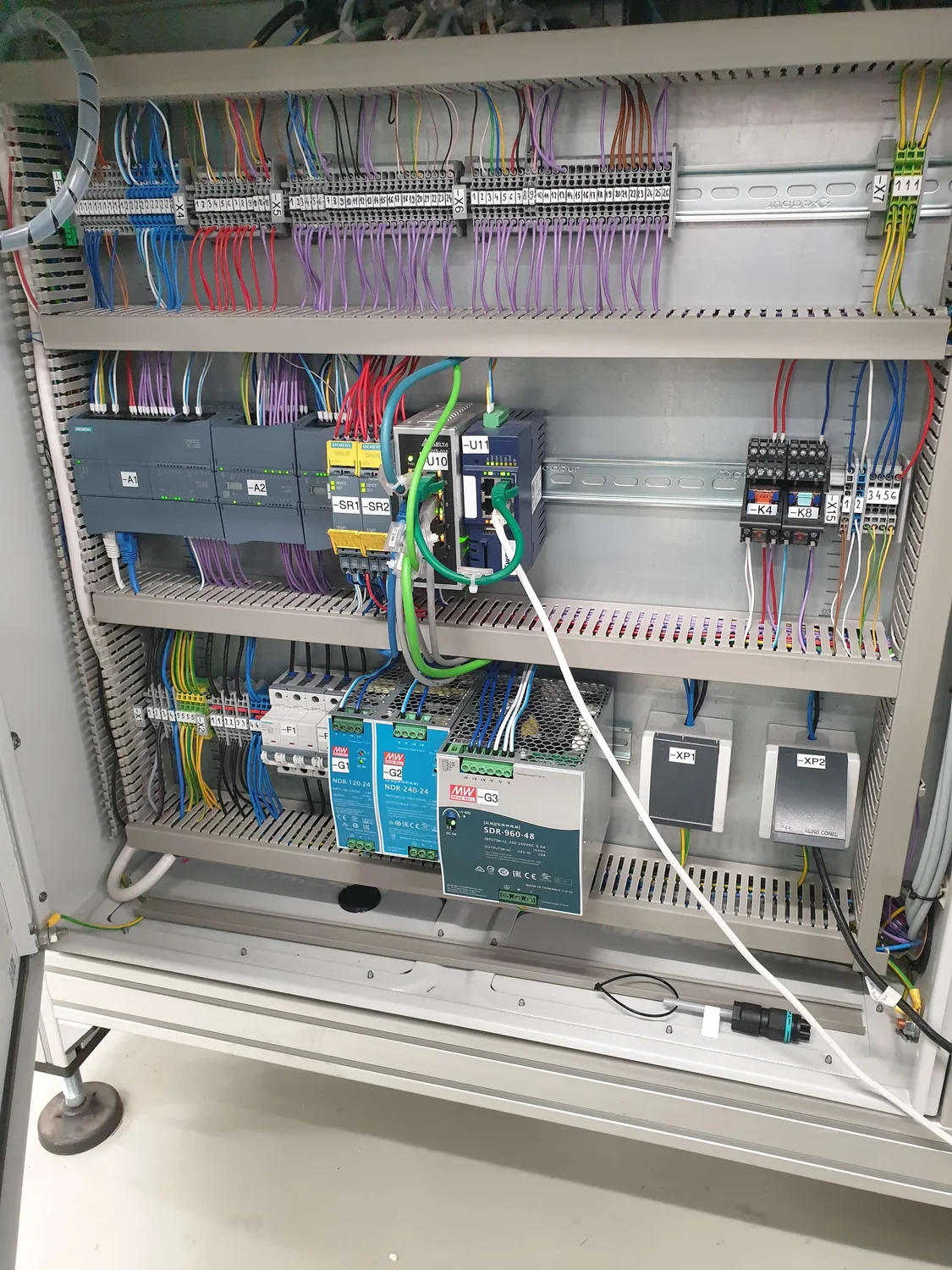

Siemens SIMATIC S7-1200 PLC i Sirius sigurnosni releji u elektroormaru stroja GLUSTA

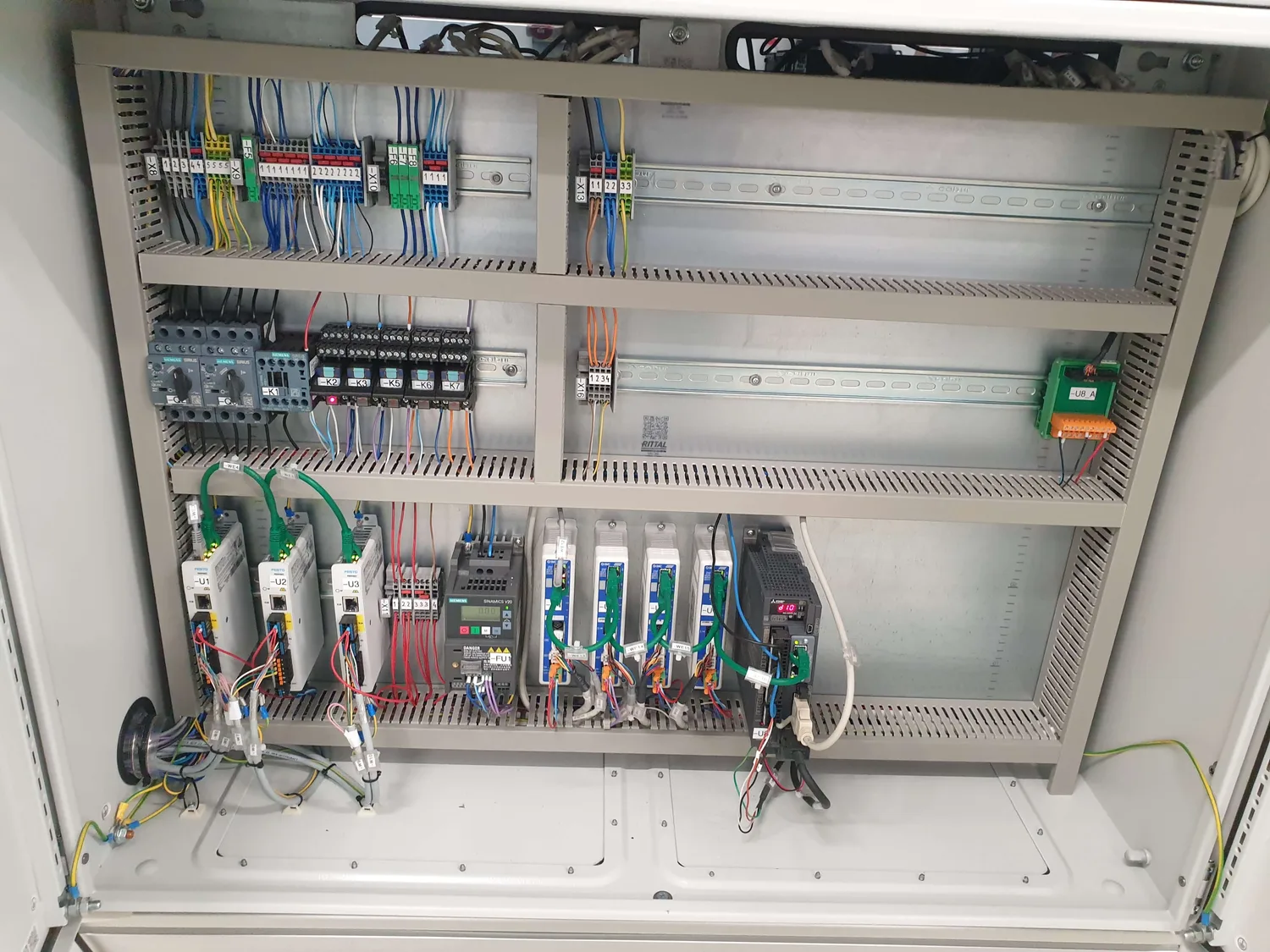

Festo pogoni i Siemens Sinamics V20 frekvencijski pretvarač u elektroormaru

Case study

Realizirano u projektu: TDK Šumperk

Pročitajte kako GLUSTA prati ritam preše i eliminira curenje ljepila sa strane pločica.

Pogledajte case study →
