AOI Sklopka - stroj za optičku kontrolu komada

Stroj koji dvjema kamerama optički kontrolira proizvodne komade u prolazu na pokretnoj traci te automatski razdvaja ispravne od neispravnih.

CAD render stroja AOI Sklopka izrađen u SolidWorksu

Upravljanje

Siemens S7-1200 + SIMATIC HMI

Aktuatori

Festo pneumatski cilindri, pokretna traka

Senzorika

2x industrijska Basler kamera s prstenastom rasvjetom

Obrada slike

PC s custom OPKO softverom za strojni vid

Sigurnost

Nužni isklop, sigurnosna vrata

Izvedba

Stacionarna jedinica u zaštitnom kućištu

Način rada

Dvostruka kamerska stanica za kontrolu u prolazu

Komadi ulaze u stroj na pokretnoj traci i pozicioniraju se na mjestu za optičku provjeru. Dvije industrijske Basler kamere s prstenastom rasvjetom snimaju komad iz različitih kutova i snimke šalju na industrijsko računalo (PC).

Na PC-u custom razvijeni OPKO softver obrađuje snimke i donosi odluku o ispravnosti komada, a rezultat prosljeđuje na Siemens S7-1200 PLC. Ispravni komadi nastavljaju dalje na sljedeću obradu, dok se neispravni Festo pneumatskim cilindrima odvajaju u posebnu kutiju.

Upravljanje

Sučelje i upravljačka logika

Standardno sučelje za rad sa strojem: Siemens SIMATIC HMI panel, a ispod njega okretni prekidač načina rada i tipke za start i nužni isklop.

Fizička upravljačka stanica

HMI panel (Siemens Simatic)
Okretni prekidač načina rada
Tipka start i nužni isklop
Signalna svjetiljka statusa

Funkcionalnosti

Prikaz statusa i koraka ciklusa kontrole
Konfiguracija parametara optičke kontrole po tipu komada
Ručno upravljanje s odgovarajućim dozvolama
Prikaz alarma i grešaka

Ugrađena oprema i značajke

Tehnički detalji stroja

Dvostruka kamerska stanica s Basler kamerama

Dvije industrijske Basler kamere s prstenastim LED rasvjetama snimaju komad iz različitih kutova radi pouzdanije detekcije grešaka.

OPKO softver za strojni vid

Kamere snimke šalju na industrijsko računalo (PC) na kojem custom razvijeni OPKO softver analizira sliku i računa je li komad ispravan.

Festo pneumatika

Razdvajanje ispravnih od neispravnih komada na izlazu izvode Festo pneumatski cilindri, upravljani signalom iz PLC-a.

Siemens S7-1200 upravljanje

PC nakon obrade slike šalje podatak o ispravnosti komada na PLC, koji na temelju njega koordinira poziciju komada, okidanje kamera i razdvajanje na izlazu.

Zaštitno kućište

Stroj je izveden u zatvorenom aluminijskom kućištu sa sigurnosnim vratima za zaštitu operatera.

Galerija

Elektroormar i kamerska stanica

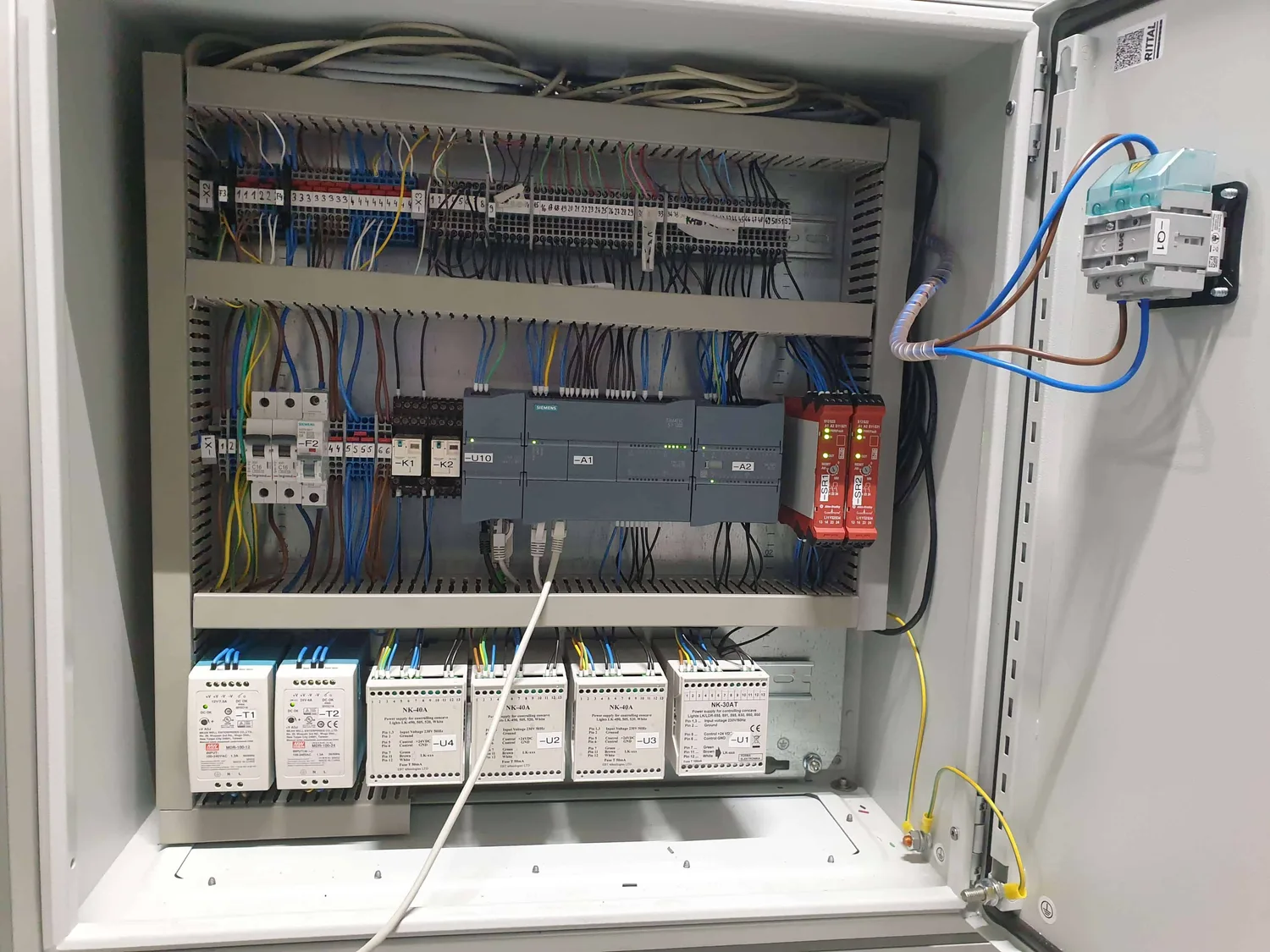

Siemens SIMATIC S7-1200 PLC i sigurnosni releji u elektroormaru stroja AOI Sklopka

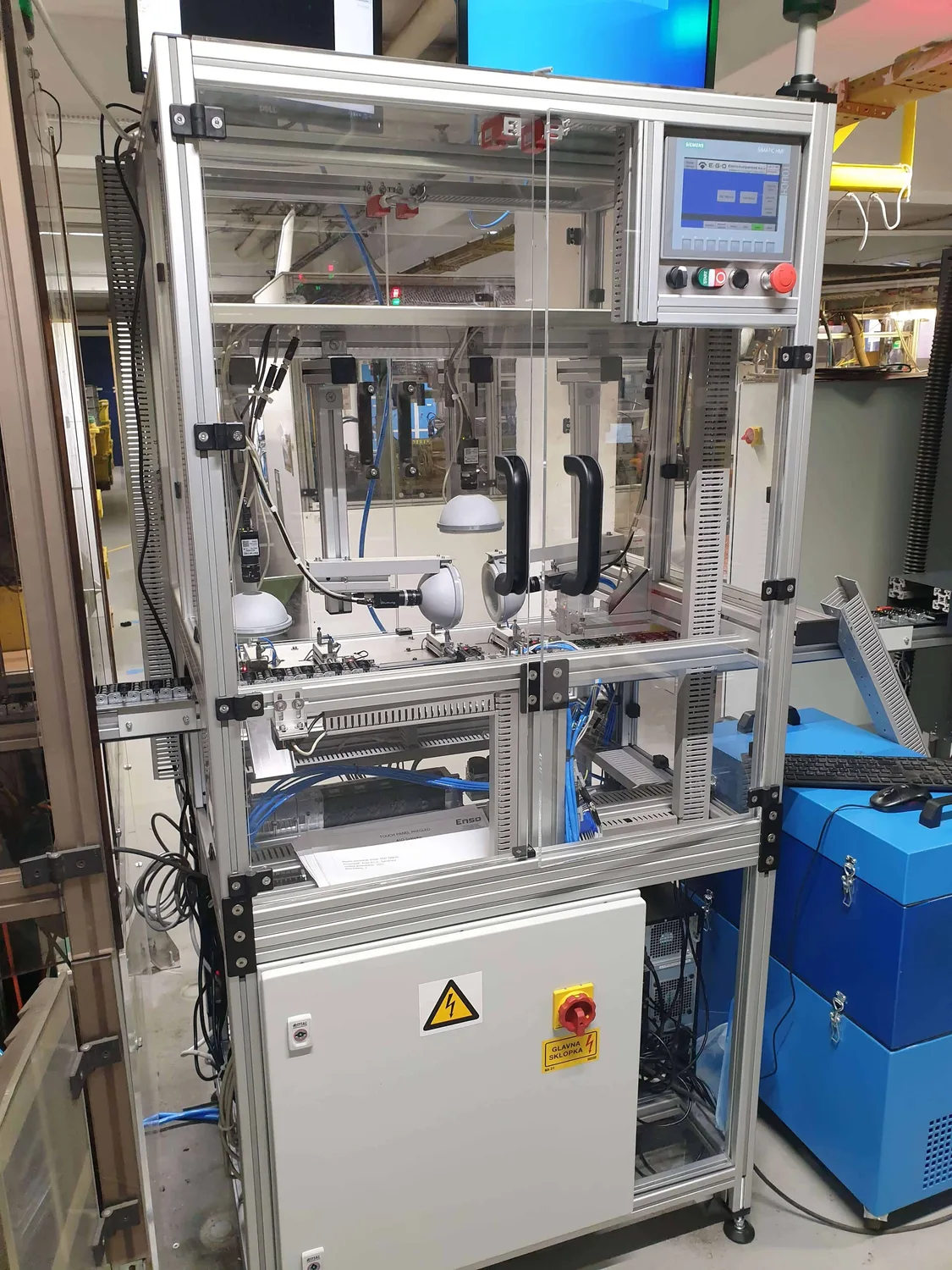

Siemens SIMATIC HMI panel s upravljačkim tipkama na stroju AOI Sklopka

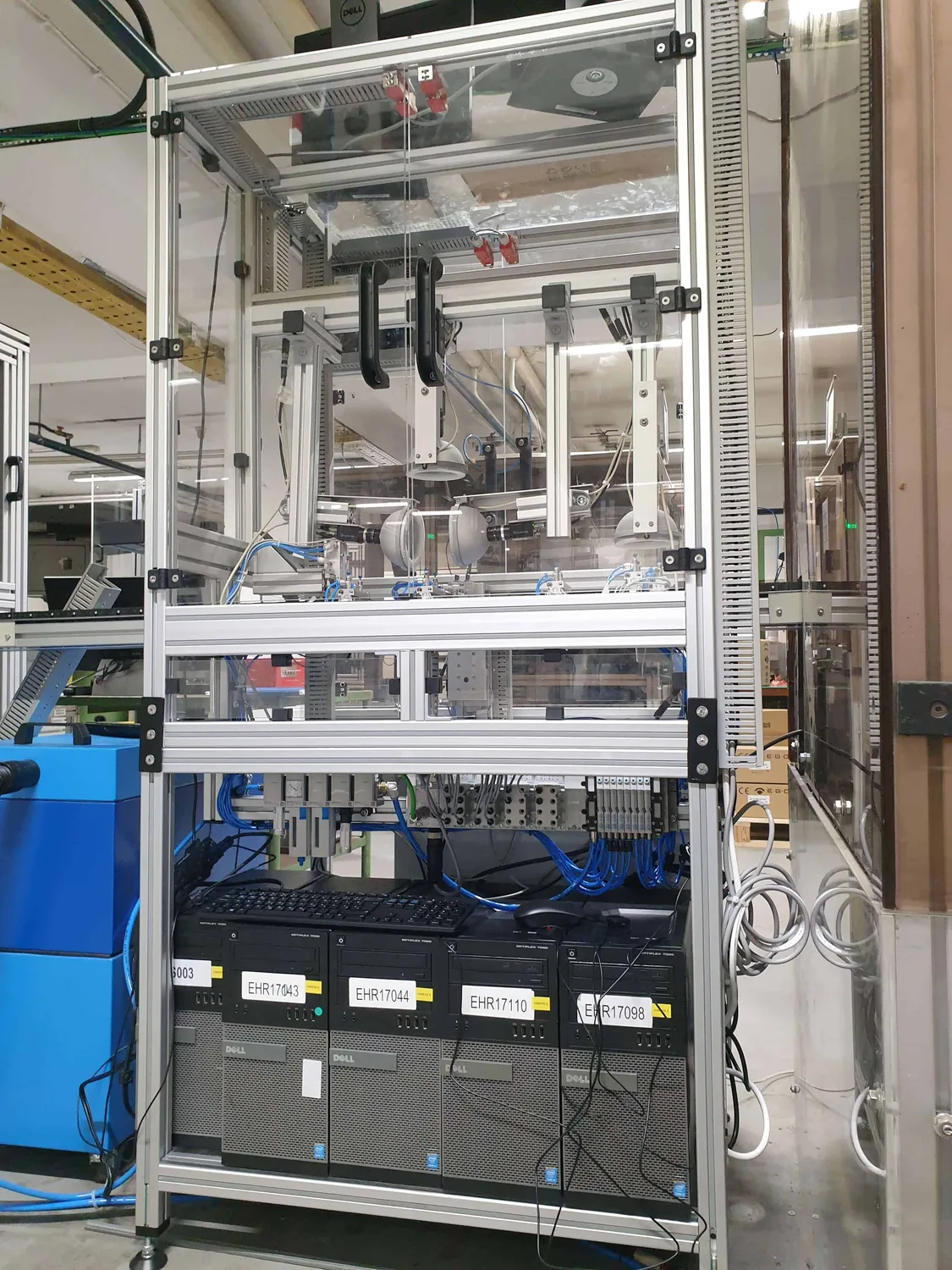

PC s OPKO softverom za obradu slike optičke kontrole u stroju AOI Sklopka

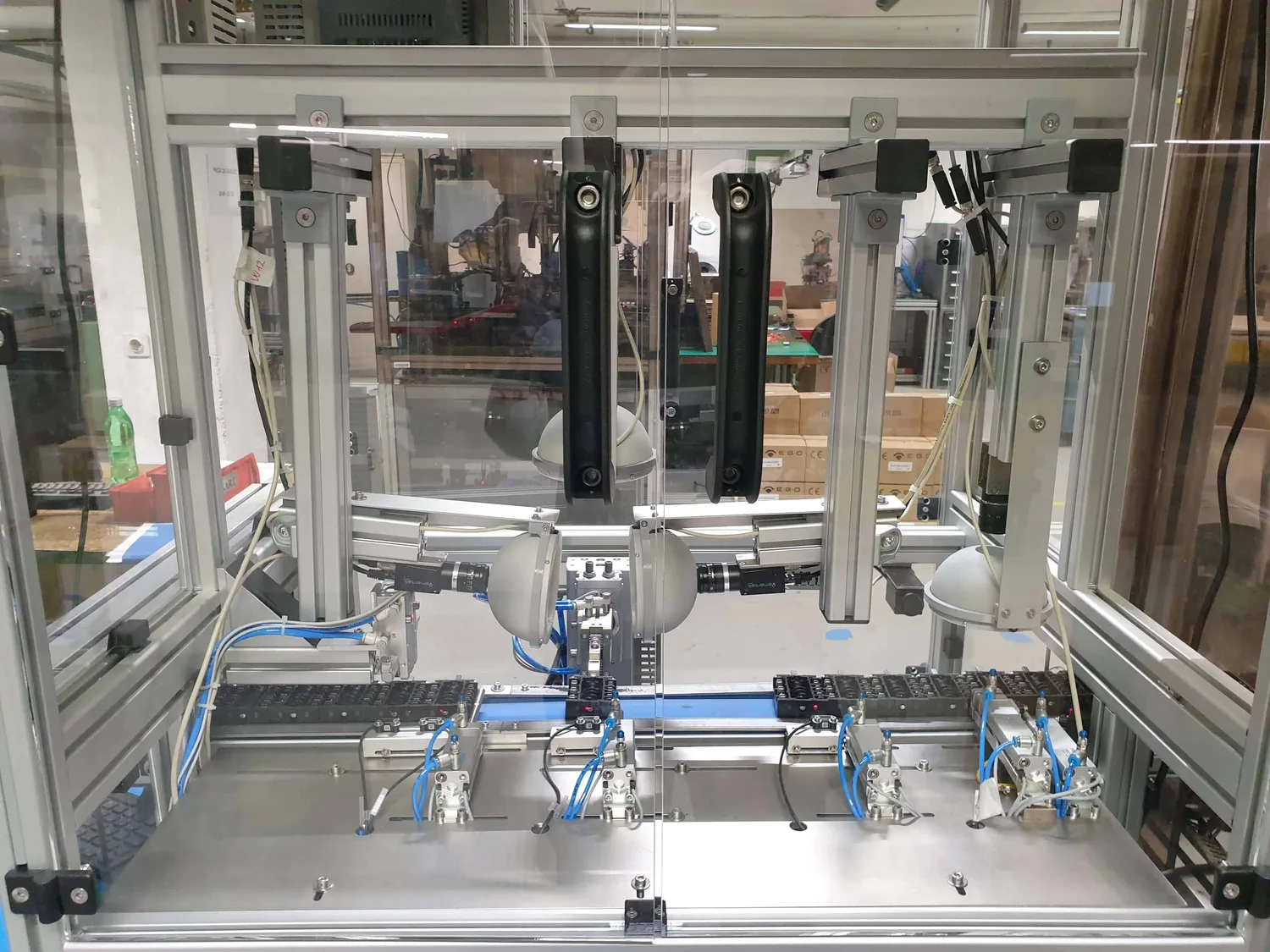

Dvije Basler kamere s prstenastom rasvjetom na stanici za optičku kontrolu stroja AOI Sklopka

Video

Stroj u pogonu
