StrojElektronička industrija

LAKI - stroj za pasiviranje elektroničkih komponenti

Stroj koji kroz četiri automatske sekvence - predgrijavanje, lakiranje, sušenje i pražnjenje - pasivira elektroničke komponente u rotirajućem bubnju za KEKO Varicon (Bourns).

Stroj LAKI za pasiviranje elektroničkih komponenti

Klijent

KEKO Varicon (Bourns)

Lokacija

Žužemberk, Slovenija

Godina izrade

2011

Proces

Predgrijavanje, lakiranje, sušenje, pražnjenje

Aktuatori

Bubanj s pogonom, sustav za grijanje i upuhivanje, sustav za špricanje laka

Način rada

Četiri sekvence: predgrijavanje, lakiranje, sušenje, pražnjenje

LAKI pasivira elektroničke komponente za KEKO Varicon (Bourns) u Žužemberku kroz četiri automatske sekvence. Prva sekvenca je predgrijavanje - topli zrak se upuhuje kroz sustav za grijanje dok se bubanj vrti i okreće komade, sve do postizanja i održavanja zadane temperature.

Nakon predgrijavanja automatski se pokreće lakiranje - periodično štrcanje laka u obliku spreja, uz upuhivanje zraka konstantne temperature i protoka te stalnu vrtnju bubnja. Treća sekvenca je sušenje pod istim uvjetima protoka i temperature, a nakon isteka zadanog vremena stroj čeka operatera da otvori vrata, postavi lijevak za pražnjenje i tipkom Start pokrene posljednju sekvencu - pražnjenje, u kojoj se bubanj vrti u suprotnom smjeru i komadi se slijevaju u odljevni kanal.

Upravljanje

Sučelje i upravljačka logika

Svaka od četiri sekvence procesa - predgrijavanje, lakiranje, sušenje i pražnjenje - ima definirane parametre brzine vrtnje, temperature te broja i trajanja špricanja, odabrane kroz program.

Fizička upravljačka stanica

Vrata bubnja s ručnim otvaranjem nakon sušenja
Lijevak za pražnjenje komada
Tipka Start za pokretanje sekvence pražnjenja

Funkcionalnosti

Odabir programa s parametrima brzine, temperature i špricanja
Praćenje trenutne sekvence procesa
Signalizacija završetka sušenja i spremnosti za pražnjenje

Ugrađena oprema i značajke

Tehnički detalji stroja

Četiri automatske sekvence

Predgrijavanje, lakiranje, sušenje i pražnjenje slijede jedna za drugom bez ručne intervencije, osim otvaranja vrata prije pražnjenja.

Podesivi parametri programa

Brzina vrtnje, temperatura te broj i trajanje špricanja definirani su odabranim programom.

Kontrolirano pražnjenje

Bubanj se vrti u suprotnom smjeru vrtnje kako bi komadi kontrolirano otpali u odljevni kanal.

Galerija

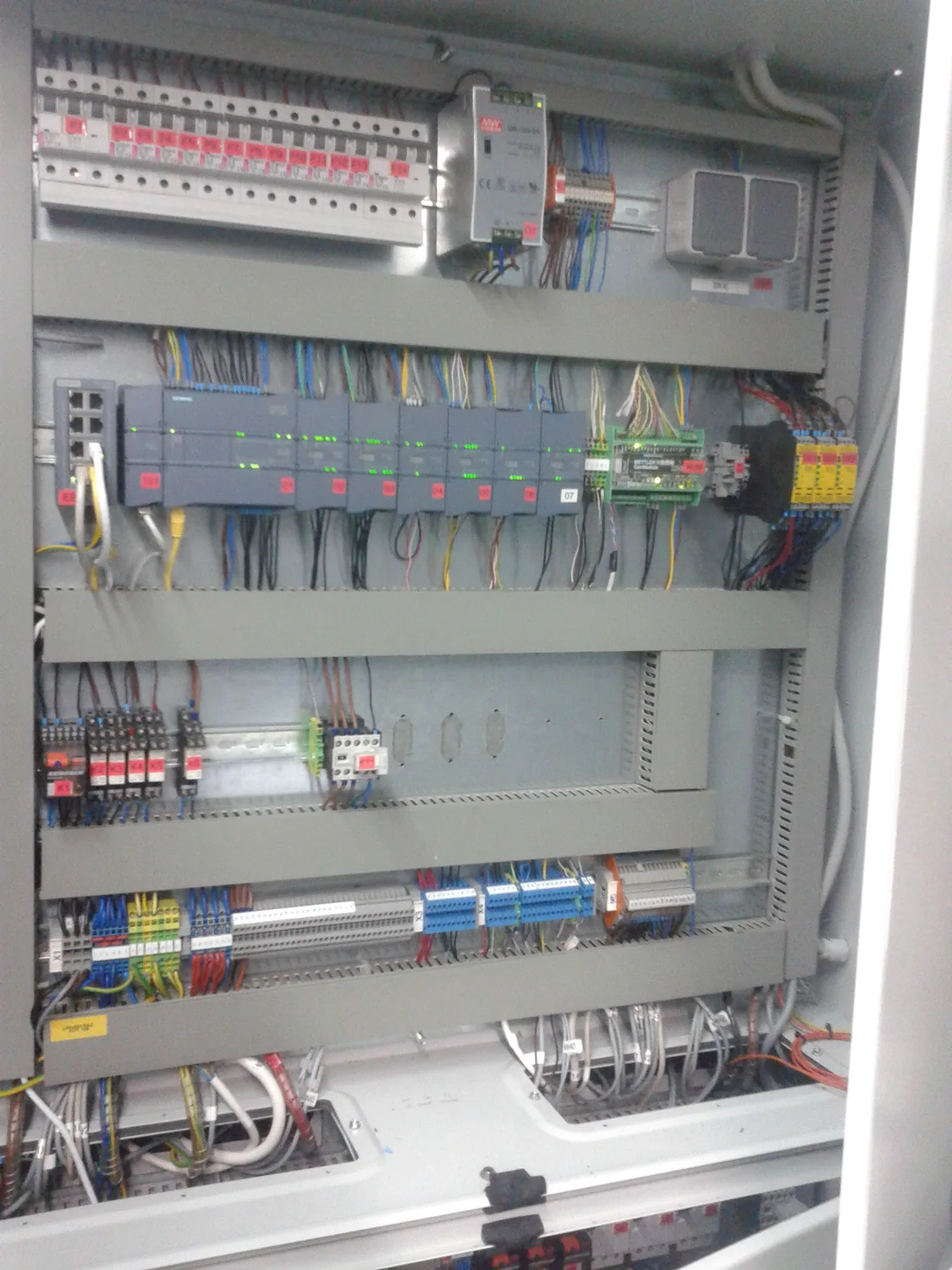

Upravljački ormar

Elektroormar stroja LAKI za pasiviranje elektroničkih komponenti
