DOVA - stroj za doziranje opruga

Automatska stanica koja vibracijski dozira i važe opruge do zadane mase te ih ispušta u kutiju na signal operatera, uz potpuno praćenje procesa kroz HMI.

CAD render stroja DOVA izrađen u SolidWorksu

Upravljanje

Siemens S7-1200

Senzorika

Load-cell vaga (Modbus RTU)

Aktuatori

Vibratori, cilindri

Doziranje

Dvostupanjsko punjenje

Sigurnost

Nužni isklop

Izvedba

Stacionarna jedinica s elevatorom i linijom nauljivanja

Način rada

Vibracijsko doziranje s dvostupanjskim punjenjem

Prije same vage nalazi se linija nauljivanja - fizički odvojena od stroja, ali upravljana istim PLC-om. Opruge iz bunkera prolaze preko trake nauljivača gdje ih nauljivač podmazuje, nakon čega ih elevator diže i puni usipni koš. Na HMI panelu operater odabire parametre vaganja - brzinu punjenja, ciljanu masu i dopušteno odstupanje.

Vibratori pune donji koš sa zatvaračem do zadane mase, prvo brzinom V1, a zatim usporeno brzinom V2 radi preciznosti - masu očitava load-cell vaga koja s PLC-om komunicira putem Modbus RTU protokola. Kada operater postavi praznu kutiju, zatvarač se otvara i sadržaj prelazi u kutiju, a ciklus se ponavlja za sljedeću kutiju.

Upravljanje

Sučelje i upravljačka logika

Standardno sučelje za rad sa strojem: Siemens SIMATIC HMI panel, a ispod njega fizičke tipke za ručno/auto rad i upravljanje ciklusom.

Fizička upravljačka stanica

HMI panel (Siemens SIMATIC)
Preklopka ručno/auto
Tipke start/stop/reset
Nužni isklop

Funkcionalnosti

Prikaz statusa kutije i lijevka (prisutna/puna/prazna)
Unos parametara vaganja - brzina, ciljana masa, odstupanje
Praćenje takta i trajanja ciklusa
Arhiva mase zadnjih pet kutija
Ručno upravljanje strojem, linijom i rinfuzom
Prikaz upozorenja i alarma (npr. prazan lijevak)

Ugrađena oprema i značajke

Tehnički detalji stroja

Dvostupanjsko punjenje

Brzo punjenje do praga, potom usporeno doziranje radi preciznosti ciljane mase.

Siemens S7-1200 upravljanje

PLC koordinira elevator, vibratore i zatvarač koša kroz cijeli ciklus doziranja.

Modbus RTU komunikacija

Load-cell vaga masu opruga očitava i prosljeđuje PLC-u putem Modbus RTU protokola.

Upravljanje linijom nauljivanja

PLC električnom vezom diktira rad cijele linije nauljivanja koja prethodi vagi - bunker za komade, traku nauljivača i sam nauljivač kao i elevator

Praćenje zadnjih kutija

HMI arhivira izmjerenu masu posljednjih pet kutija za brzu kontrolu kvalitete.

Sigurnosni relej Schmersal

Nadzire sigurnosna vrata i nužni isklop neovisno o PLC logici.

Galerija

Elektroormar i upravljačka stanica

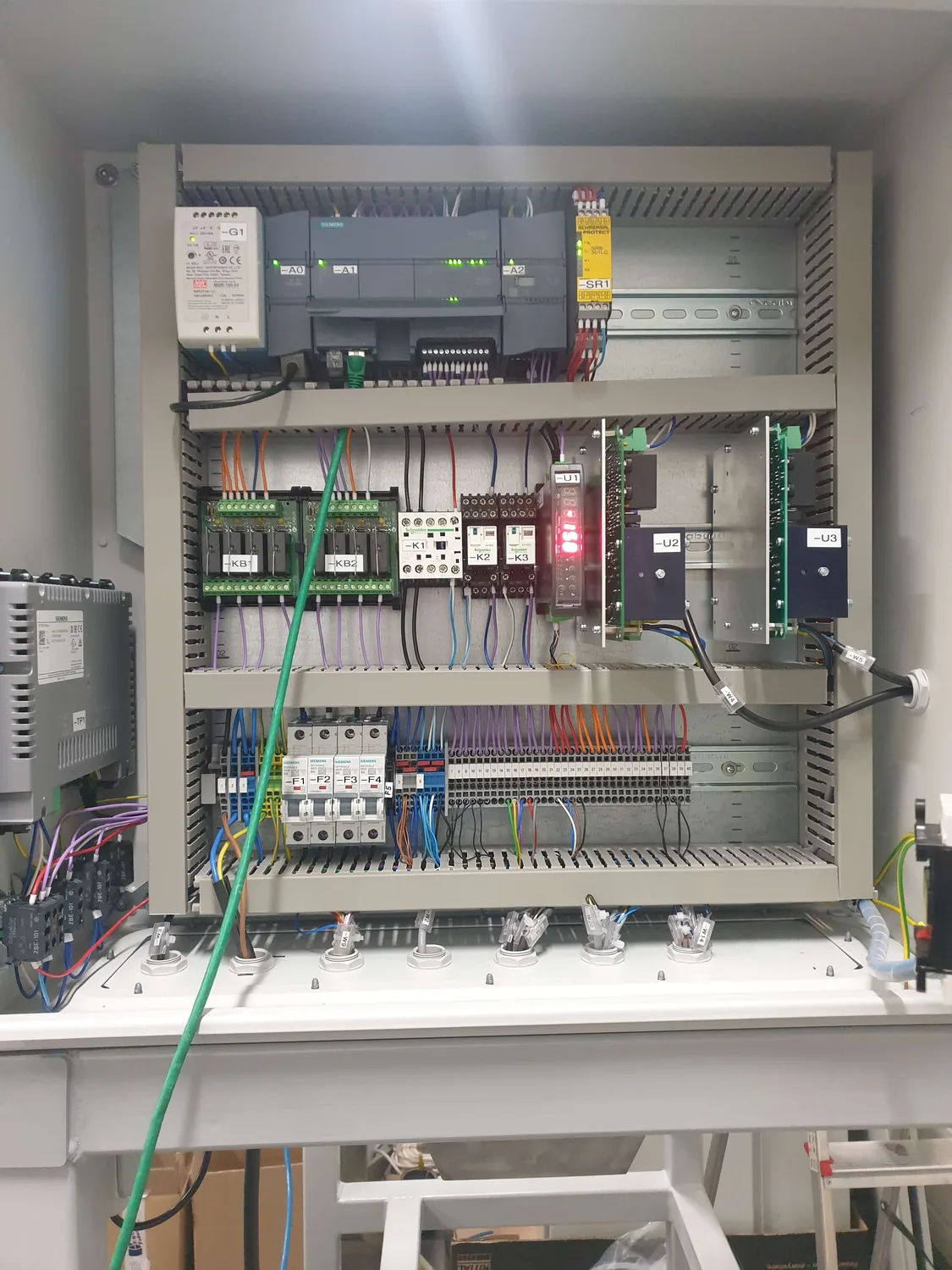

Siemens S7-1200 PLC i Schmersal sigurnosni relej u elektroormaru stroja DOVA

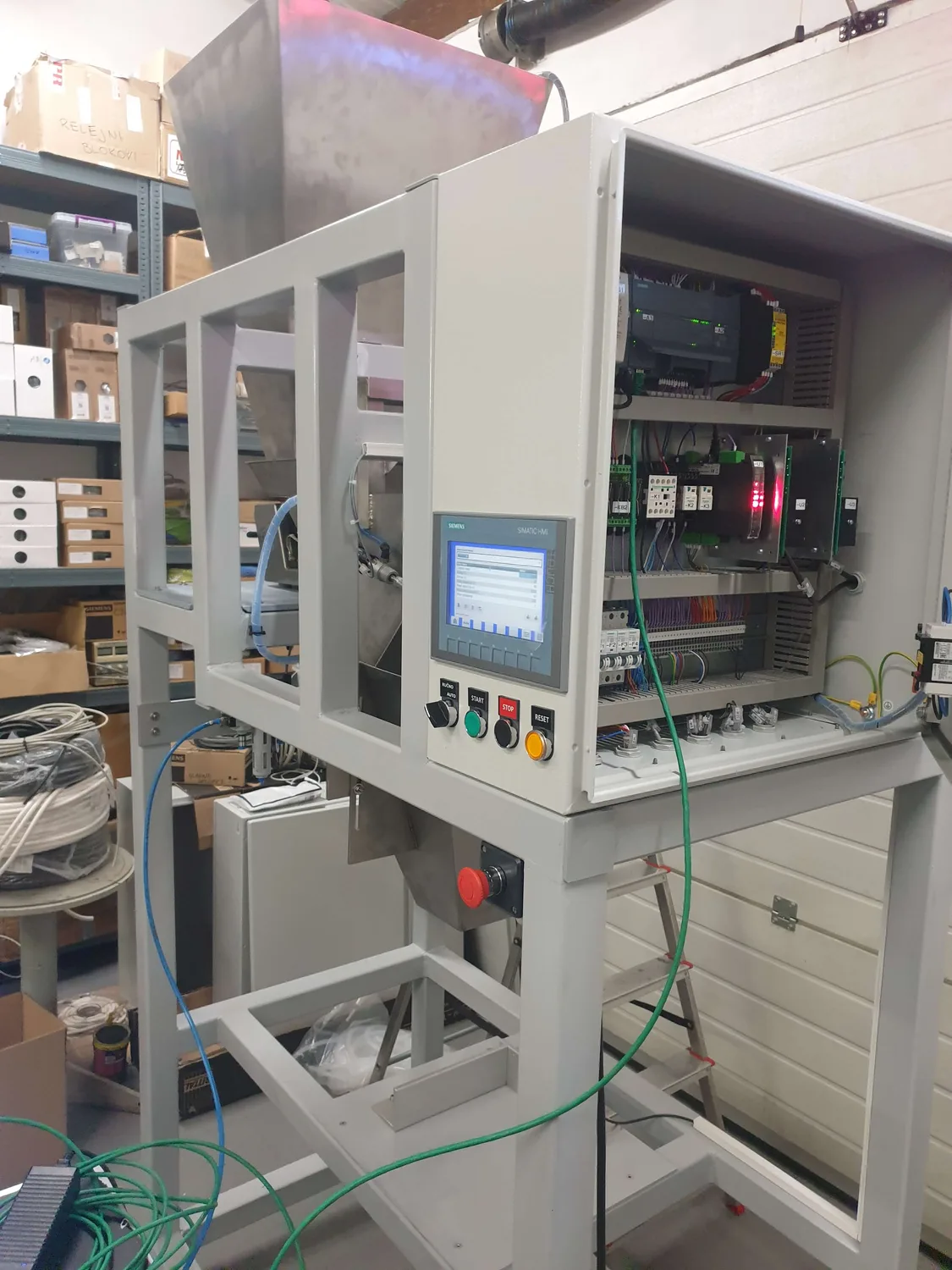

Upravljačka stanica sa Siemens SIMATIC HMI panelom na stroju DOVA

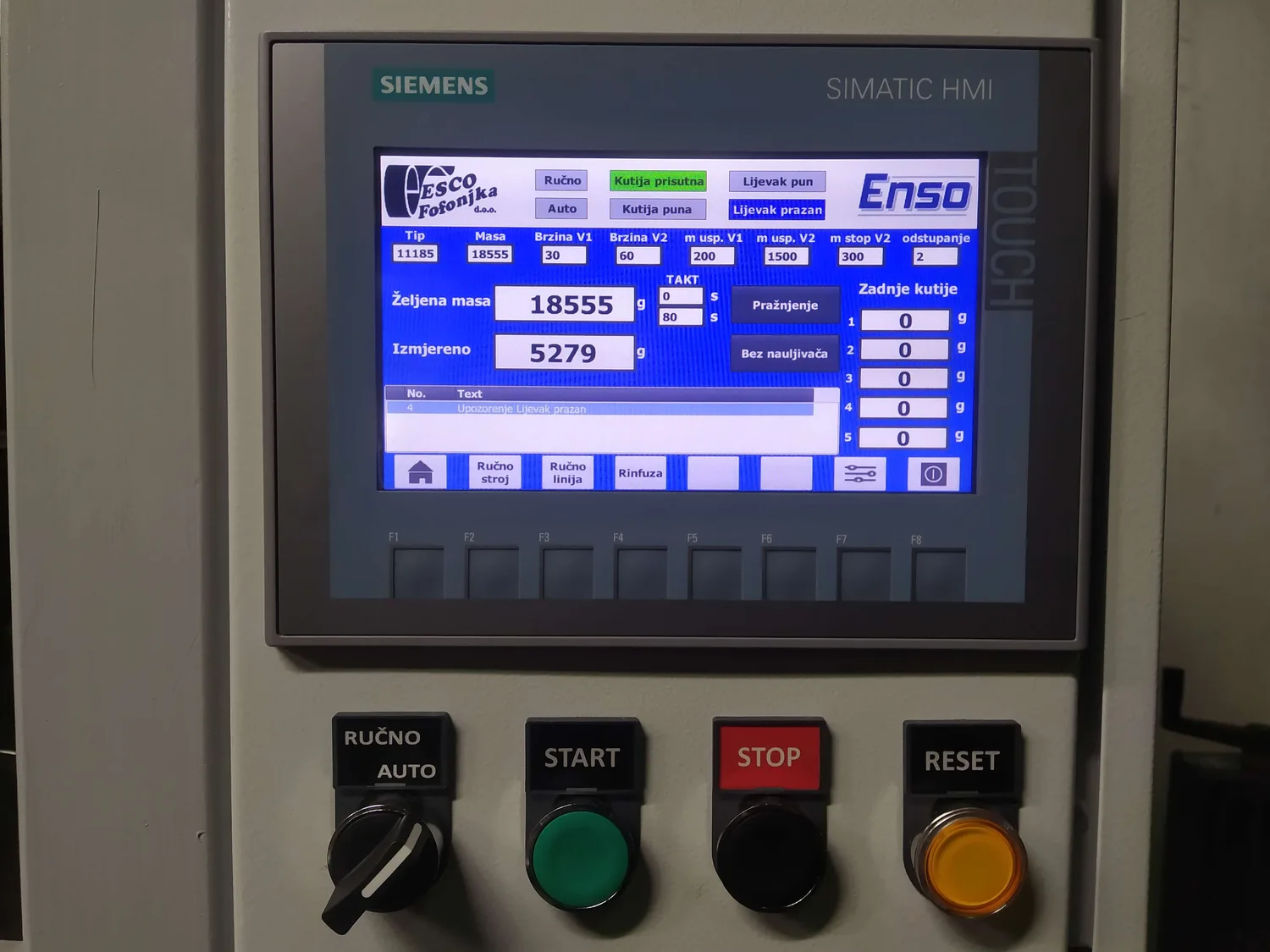

HMI zaslon s parametrima vaganja i praćenjem ciklusa doziranja

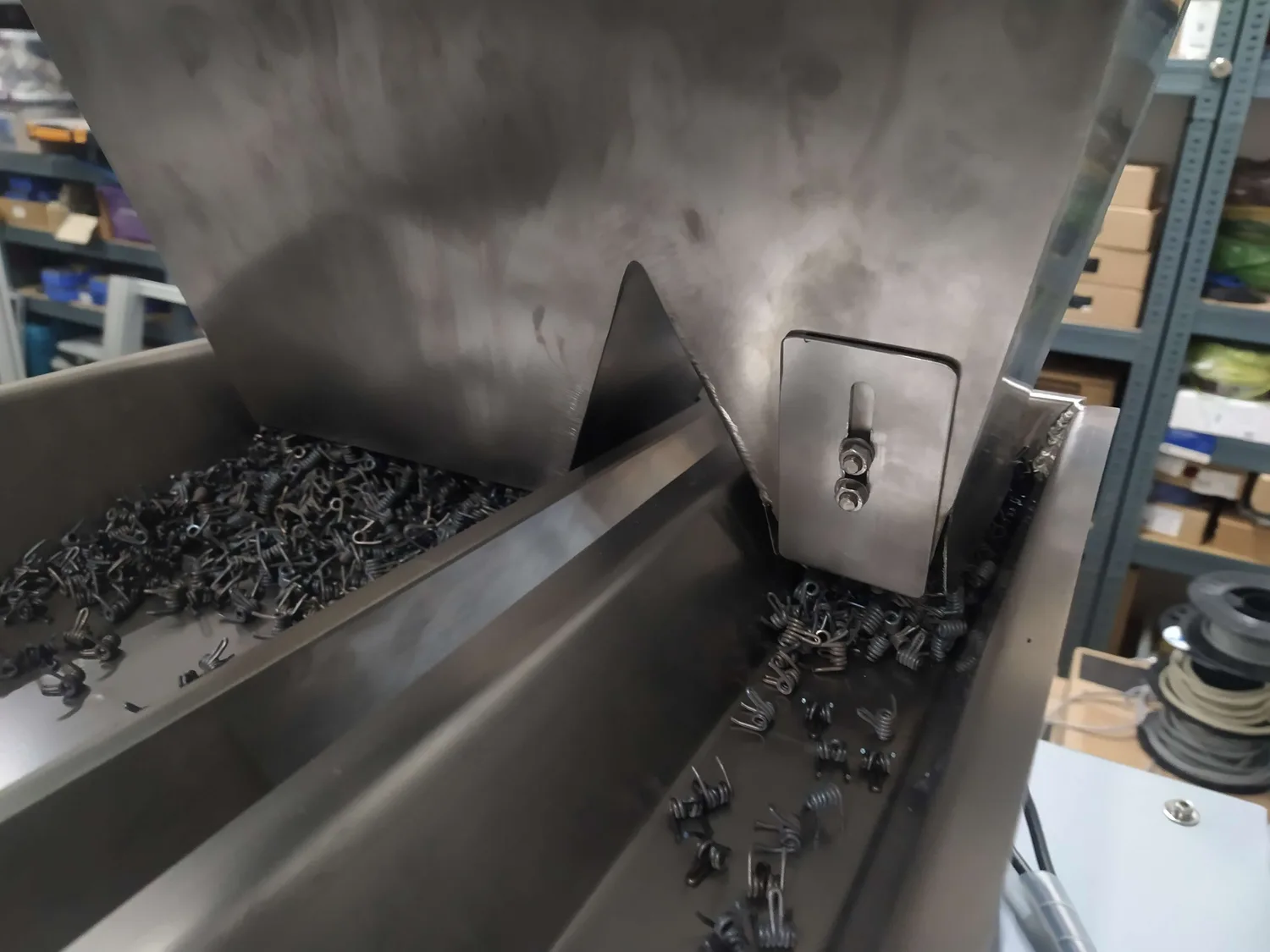

Opruge u usipnom košu s induktivnim senzorom razine

Video

Stroj u pogonu
