Retrofit linije za pakiranje boca za DW Reusables

Linija za pakiranje boca u nosiljke kod DW Reusablesa u Hum na Sutli sastoji se od četiri segmenta. Tri od njih nisu imala nikakvo PLC upravljanje - radila su isključivo na preklopke - a jedini postojeći PLC, zastarjeli Siemens S7-300, ENSO je zamijenio novim S7-1200 kontrolerom.

Klijent

DW Reusables

Lokacija

Hum na Sutli, Hrvatska

Industrija

Ambalaža za višekratnu uporabu

Platforma

Siemens S7-1200

01 - Kontekst projekta

Oživljavanje linije za pakiranje boca u nosiljke za DW Reusables

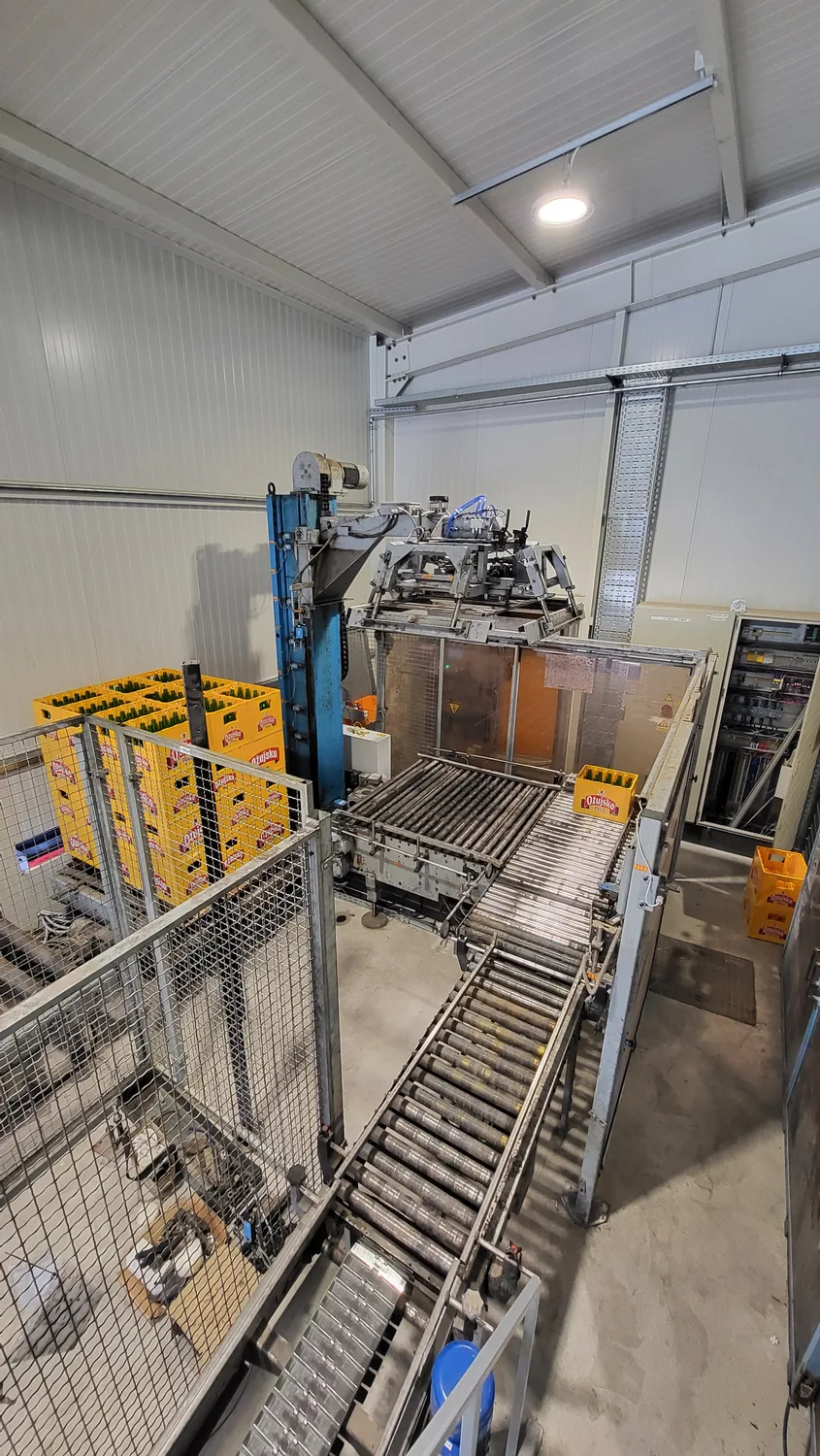

DW Reusables u Hum na Sutli ima liniju za pakiranje boca u nosiljke sastavljenu od četiri segmenta: depaletizator nosiljki, depaletizator boca, upakivač koji boce slaže u prazne nosiljke te paletizator punih nosiljki na kraju linije.

Od cijele linije, jedino je depaletizator boca - slovenski Transpak stroj - imao kakvo-takvo PLC upravljanje: zastarjeli Siemens S7-300 s HMI panelom koji više nije radio. Preostale tri linije nisu imale PLC uopće - svi aktuatori uključivali su se izravno, preko preklopki i sklopnika, bez ikakve automatizirane logike.

02 - Tehnički opseg

Novi PLC na sve četiri linije, prema postojećoj električnoj dokumentaciji

Linija radi u četiri koraka: prvi segment depaletizira nosiljke za boce, drugi depaletizira same boce, koje se zajedno s nosiljkama transportiraju do trećeg segmenta - upakivača koji boce slaže u prazne nosiljke. Na kraju linije paletizator slaže pune nosiljke na palete.

Za tri linije bez PLC-a postojala je potpuna električna dokumentacija - njemački proizvođač opreme sve je detaljno dokumentirao - pa smo se prema njoj oslonili pri izradi novog EPLAN-a i pisanju PLC programa od nule.

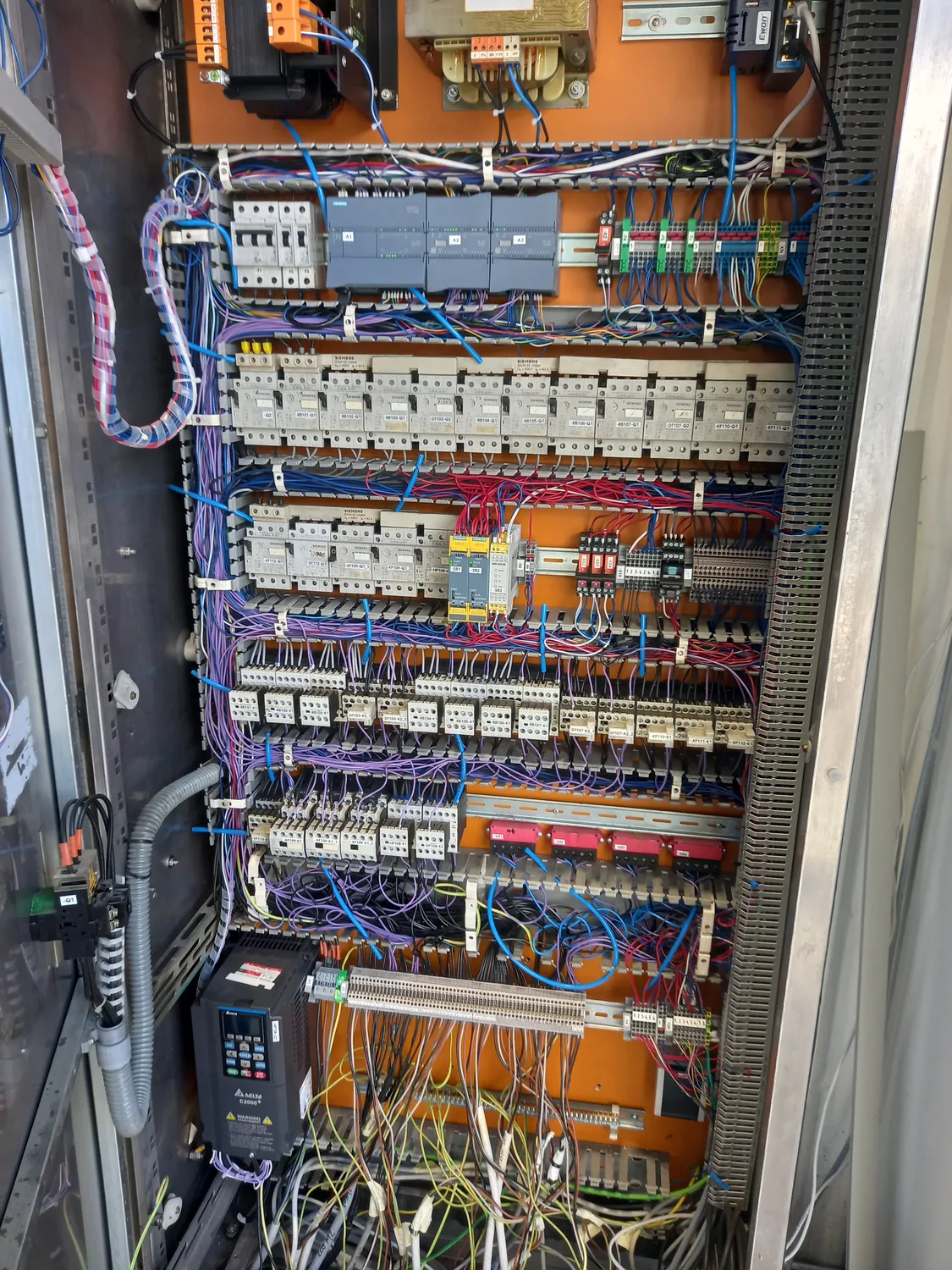

Na depaletizatoru boca zamijenili smo stari Siemens S7-300 novim S7-1200 kontrolerom, uz obnovljeno ožičenje.

Uz PLC i EPLAN, obnovljena je i pneumatika - dio cilindara i ventila je zadržan, istrošeni su zamijenjeni, a na sve četiri linije ugrađene su nove pripremne grupe s tlačnom sklopkom. Postojeći SEW motori s kočnicama i frekvencijski pretvarači (Danfoss, Lenze, Delta) integrirani su u novi PLC putem klasičnih električnih signala.

Retrofit jedinog postojećeg PLC-a (S7-300 → S7-1200)

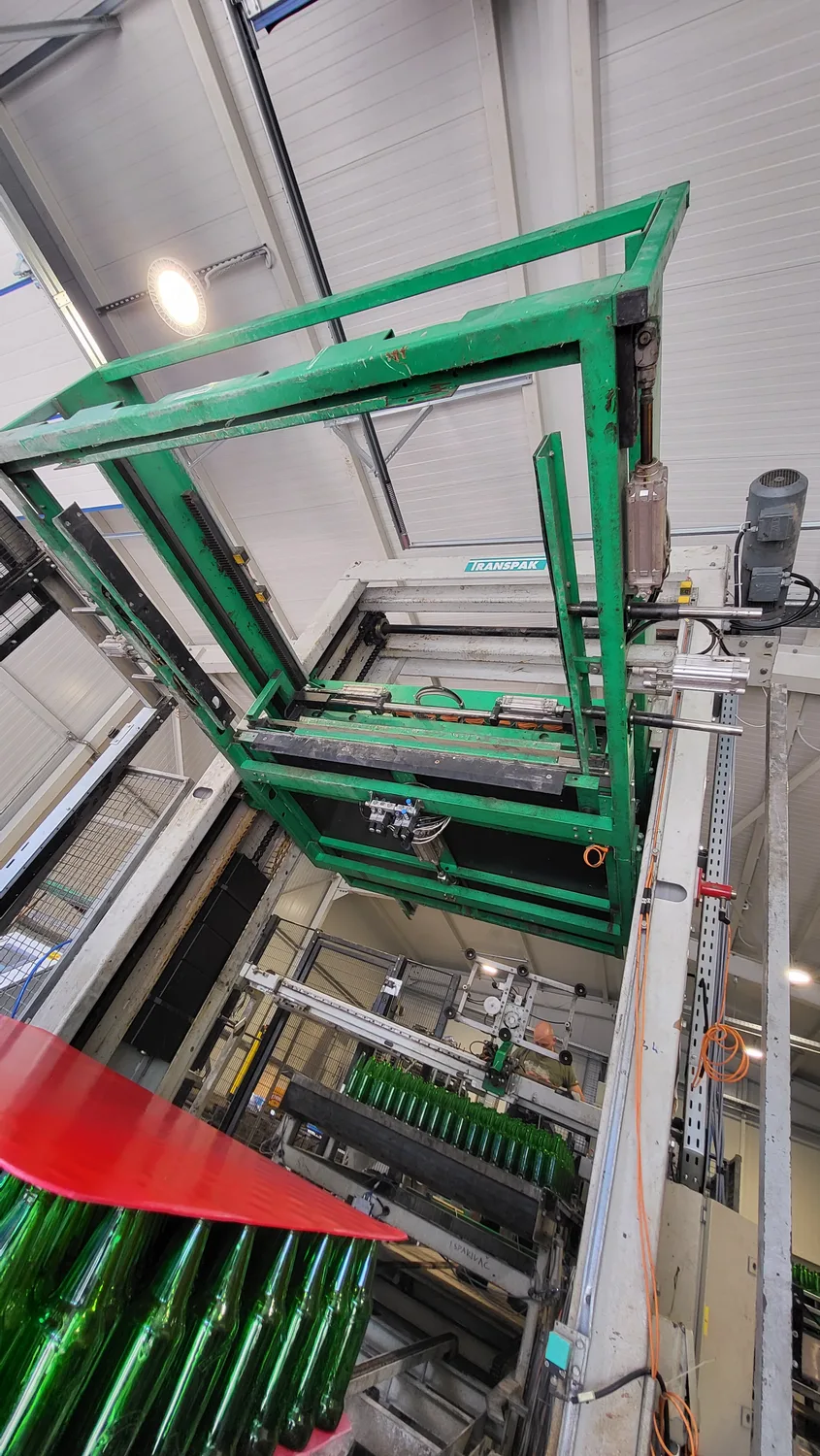

Depaletizator boca - slovenski Transpak stroj - bio je jedini segment linije s ikakvim PLC upravljanjem: zastarjeli Siemens S7-300 s HMI panelom koji više nije radio. Zamijenjen je novim Siemens S7-1200 kontrolerom.

Tri linije bez PLC-a, nanovo projektirane

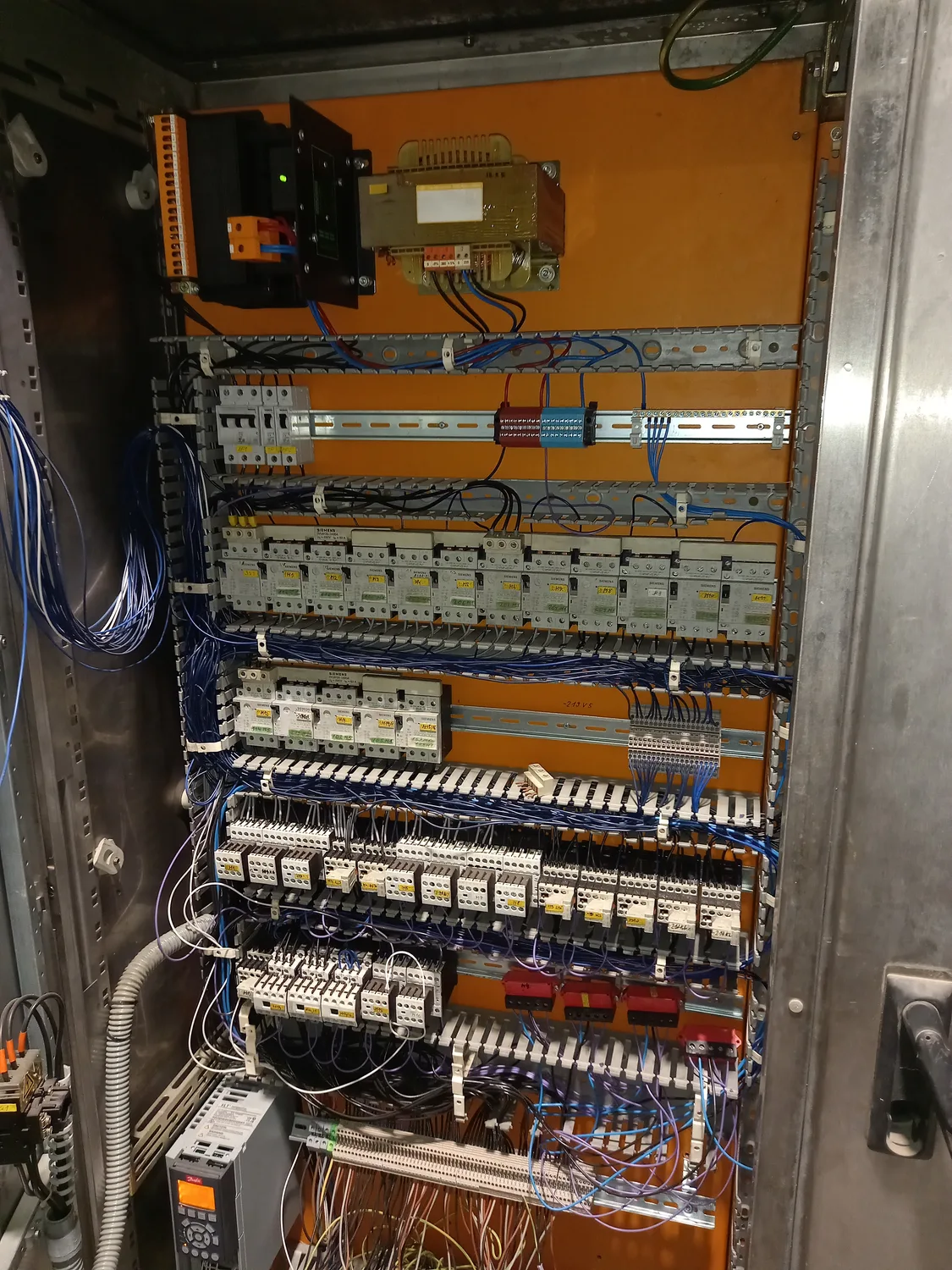

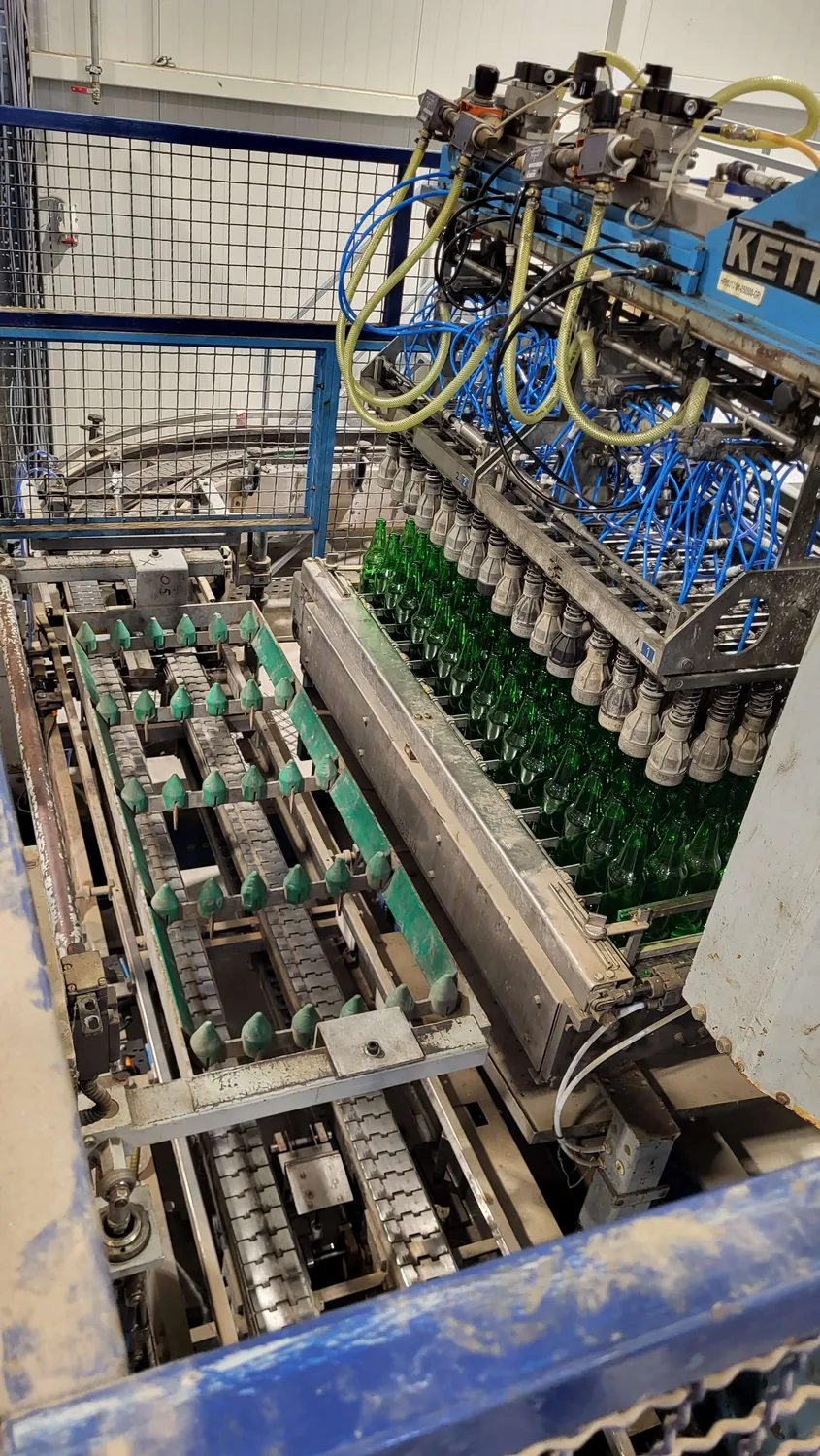

Depaletizator nosiljki, upakivač i paletizator punih nosiljki dotad su radili isključivo na preklopke - aktuatori su se izravno uključivali sklopnicima, bez ikakve PLC logike. Prema postojećoj električnoj dokumentaciji izradili smo novi EPLAN i napisali nove PLC programe za sve tri linije.

Ciljana obnova cilindara i ventila

Dio pneumatskih cilindara i razvodnika bio je u dobrom stanju pa je zadržan, a istrošeni elementi zamijenjeni su novima - obnova, ne paušalna zamjena cijele pneumatike.

Nove pripremne grupe s tlačnom sklopkom

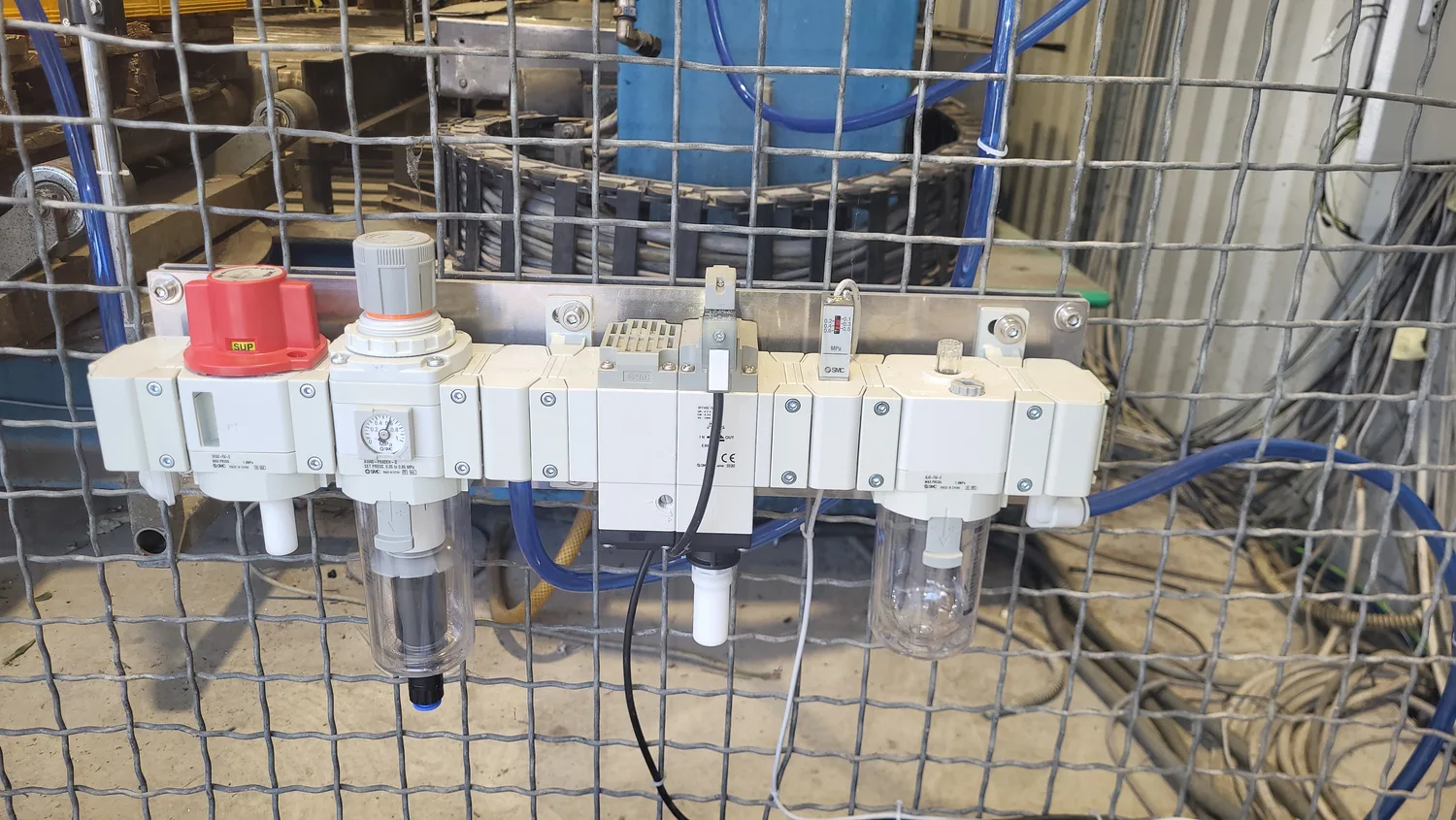

Na sve četiri linije ugrađene su nove pripremne grupe (filter, regulator, podmazivač) s tlačnom sklopkom za nadzor radnog tlaka.

Integracija postojećih pogona

Trake su pokretali SEW motori s kočnicama, a frekvencijski pretvarači bili su mješavina Danfoss, Lenze i Delta uređaja - sve povezano na novi PLC putem klasičnih električnih signala.

Umrežene linije i daljinski pristup

Svi PLC-ovi povezani su u zajednički LAN pa linije međusobno razmjenjuju signale, a ENSO ima daljinski pristup za intervenciju i otklanjanje PLC problema u svakom trenutku.
